前言

本篇文章记录 MIT S.184 作业 Lab 1: Working with ODEs and SDEs 的实现，和大家一起分享交流😄。

reference：https://github.com/eje24/iap-diffusion-labs

Lab One: Simulating ODEs and SDEs

欢迎来到 Lab One！在本实验中，我们将通过直观且动手实践的方式，带你理解 ODE 和 SDE。

我们先为后续实验准备一些基础依赖：

from abc import ABC, abstractmethod
from typing import Optional
import math

import numpy as np
from matplotlib import pyplot as plt
from matplotlib.axes._axes import Axes
import torch
import torch.distributions as D
from torch.func import vmap, jacrev
from tqdm import tqdm
import seaborn as sns

device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

首先，ABC 和 abstractmethod 用来定义抽象基类。后面会出现类似 ODE、SDE、Simulator 这样的基类，它们只规定接口，而具体实现会交给子类完成。

from abc import ABC, abstractmethod

Optional 用来做类型标注，表示某个参数既可以是指定类型，也可以是 None。例如后面画图函数中可能会传入一个已有的坐标轴 ax，也可能不传。

from typing import Optional

math 和 numpy 提供基础数学运算，matplotlib 用来画图，Axes 是 Matplotlib 中坐标轴对象的类型标注。

import math
import numpy as np
from matplotlib import pyplot as plt
from matplotlib.axes._axes import Axes

torch 是本实验最核心的计算框架。后续 ODE / SDE 的状态变量，采样、梯度计算和模拟过程都会主要基于 PyTorch 张量完成。

import torch
import torch.distributions as D

其中 torch.distribution 提供概率分布工具。例如后面可能会用到高斯分布、混合高斯分布等。

from torch.func import vmap, jacrev

vmap 用于批量化函数计算，jacrev 用于计算雅可比矩阵。它们在处理向量场、score function 或梯度相关计算时会比较有用。

from tqdm import tqdm

tqdm 用来显示循环进度条，后面模拟很多条轨迹或大量时间步时会更直观。

import seaborn as sns

seaborn 是一个更高级的可视化库，通常用于绘制更美观的统计图，比如二维分布图、密度图等。

最后一行是设备选择：

device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

它会优先使用 GPU。如果当前环境支持 CUDA，就使用 cuda；否则使用 CPU。这样后续代码可以统一写成 .to(device)，不用手动区分是在 CPU 还是 GPU 上运行。

Part 0: Introduction

首先，让我们明确本课程要研究的核心对象：常微分方程（ordinary differential equations, ODEs）和 随机微分方程（stochastic differential equations, SDEs）。ODE 和 SDE 的基础都是与时间相关的 向量场（vector fields），回顾下课堂中的定义，向量场是一个函数 $u$ ，其形式为：

$$u:{\mathbb{R}}^d\times [0,1]\to {\mathbb{R}}^d,(x,t)\mapsto u_t(x)$$

也就是说， $u_t(x)$ 接收两个输入：一个是 我们在空间中的位置 $x$ ，另一个是 我们所处的时间 $t$ ，然后输出一个 我们应该前进的方向 $u_t(x)$ 。于是，一个 ODE 可以表示为：

$$d{X}_t=u_t(X_t)dt,X_0=x_0.$$

类似地，一个 SDE 可以写成如下形式：

$$d{X}_t=u_t(X_t)dt+{\sigma }_{t}d{W}_t,X_0=x_0,$$

它可以理解为：从一个由 $u_t$ 给定的 ODE 出发，再通过 布朗运动 $(W_t{)}_{0\le t\le 1}$ 向其中加入噪声。其中，确定性项被称为 漂移系数 $u_t(x)$，而加入噪声的强度被称为 扩散系数 ${\sigma }_t$ 。

我们来定义两个抽象基类：

class ODE(ABC):
    @abstractmethod
    def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the drift coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - drift_coefficient: shape (batch_size, dim)
        """
        pass

class SDE(ABC):
    @abstractmethod
    def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the drift coefficient of the SDE.
        Args:
            - xt: state at time t, shape (batch_size, dim)
            - t: time, shape ()
        Returns:
            - drift_coefficient: shape (batch_size, dim)
        """
        pass

    @abstractmethod
    def diffusion_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the diffusion coefficient of the SDE.
        Args:
            - xt: state at time t, shape (batch_size, dim)
            - t: time, shape ()
        Returns:
            - diffusion_coefficient: shape (batch_size, dim)
        """
        pass

注意，ODE 和 SDE 它们本身并不直接完成具体计算，而是规定后续具体 ODE / SDE 类必须实现哪些函数。

1. ODE 抽象类

class ODE(ABC):

这里的 ODE 继承自 ABC，表示它是一个抽象基类。抽象基类通常用于定于统一接口。

在 ODE 中，只定义了一个抽象方法：

def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:

它表示 ODE 中的漂移项，也就是前面公式里的：

$$d{X}_t=u_t(X_t)dt$$

其中 drift_coefficient 对应的就是 $u_t(X_t)$ 。

它接收两个参数：

• xt: torch.Tensor：表示当前时刻 $t$ 的状态 $X_t$ ，形状为 (batch_size, dim)，也就是说，它可以同时处理一批样本，每个样本是一个 dim 维向量。
• t: torch.Tensor：表示当前时间，形状通常是一个标量 ()。

返回值也是一个张量，形状为 (batch_size, dim)，表示每个样本在当前时刻对应的运动方向。

2. SDE 抽象类

class SDE(ABC):

SDE 同样是抽象类，但是它比 ODE 多了一个扩散项。

SDE 的形式是：

$$d{X}_t=u_t(X_t)dt+{\sigma }_{t}d{W}_t$$

因此它需要定义两个核心函数。

第一个是漂移系数：

def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:

它仍然对应确定性运动部分：$u_t(X_t)$ 。

第二个是扩散系数：

def diffusion_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:

它对应随机噪声部分的强度：${\sigma }_t$ 。

也就是说，drift_coefficient 决定系统整体往哪里走，diffusion_coefficient 决定系统在演化过程中受到多大的随机扰动。

代码中每个方法前面都有：

@abstractmethod

这表示该方法必须由子类实现。如果某个子类继承了 ODE 或 SDE，但是没有实现这些抽象方法，那么这个子类就不能被实例化。

例如，后面如果定义一个具体的 ODE：

class SomeODE(ODE):
    def drift_coefficient(self, xt, t):
        ...

它必须实现 drift_coefficient，否则无法正常使用。

Note：我们可以把 ODE 看作是扩散系数为零的 SDE 的一种特殊情况。这种直觉是正确的，不过出于教学目的以及性能方面的考虑，在本实验中我们会将二者分开处理。

Part 1: Numerical Methods for Simulating ODEs and SDEs

我们可以把 ODE 和 SDE 理解为描述一个粒子在空间中运动的方程。直观地说，上面的 ODE 表示：“从 $X_0=x_0$ 开始”，然后按照瞬时速度 $u_t(X_t)$ 进行运动。类似地，SDE 表示：“从 $X_0=x_0$ 开始”，然后按照瞬时速度 $u_t(X_t)$ 运动，同时再叠加一点由 ${\sigma }_t$ 缩放后的随机噪声。形式上，由这些直观描述所刻画出来的轨迹，分别被称为对应 ODE 和 SDE 的 解。用于计算这些解的数值方法，本质上都是在对 ODE 或 SDE 进行 模拟，或者说进行 积分。

在本节中，我们将分别实现用于积分 ODE 和 SDE 的 Euler 数值模拟格式和 Euler-Maruyama 数值模拟格式。回顾课堂内容，Euler 模拟格式对应如下离散化过程：

$$d{X}_t=u_t(X_t)dt\to X_{t+h}=X_t+h{u}_t(X_t),$$

其中 $h=\Delta t$ 是 步长。类似地，Euler-Maruyama 格式对应如下离散化过程：

$$d{X}_t=u(X_t,t)dt+{\sigma }_{t}d{W}_t\to X_{t+h}=X_t+h{u}_t(X_t)+\sqrt{h}{\sigma }_t{z}_t,z_t\sim N(0,I_d).$$

让我们来实现它们！

class Simulator(ABC):
    @abstractmethod
    def step(self, xt: torch.Tensor, t: torch.Tensor, dt: torch.Tensor):
        """
        Takes one simulation step
        Args:
            - xt: state at time t, shape (batch_size, dim)
            - t: time, shape ()
            - dt: time, shape ()
        Returns:
            - nxt: state at time t + dt
        """
        pass

    @torch.no_grad()
    def simulate(self, x: torch.Tensor, ts: torch.Tensor):
        """
        Simulates using the discretization gives by ts
        Args:
            - x_init: initial state at time ts[0], shape (batch_size, dim)
            - ts: timesteps, shape (nts,)
        Returns:
            - x_fina: final state at time ts[-1], shape (batch_size, dim)
        """
        for t_idx in range(len(ts) - 1):
            t = ts[t_idx]
            h = ts[t_idx + 1] - ts[t_idx]
            x = self.step(x, t, h)
        return x

    @torch.no_grad()
    def simulate_with_trajectory(self, x: torch.Tensor, ts: torch.Tensor):
        """
        Simulates using the discretization gives by ts
        Args:
            - x_init: initial state at time ts[0], shape (bs, dim)
            - ts: timesteps, shape (num_timesteps,)
        Returns:
            - xs: trajectory of xts over ts, shape (batch_size, num_timesteps, dim)
        """
        xs = [x.clone()]
        for t_idx in tqdm(range(len(ts) - 1)):
            t = ts[t_idx]
            h = ts[t_idx + 1] - ts[t_idx]
            x = self.step(x, t, h)
            xs.append(x.clone())
        return torch.stack(xs, dim=1)

上面这一段代码定义了一个统一的模拟器接口 Simulator。它的作用是：给定初始状态 x 和一组离散时间点 ts，不断调用 step() 方法，逐步模拟系统从初始时刻到终止时刻的演化。

1. Simulator 是抽象基类

class Simulator(ABC)

这里继承了 ABC，说明 Simulator 是一个抽象基类。它本身不负责某一种具体的数值方法，而是规定所有模拟器都应该具有统一的接口。

最核心的抽象方法是：

@abstractmethod
def step(self, xt: torch.Tensor, t: torch.Tensor, dt: torch.Tensor):
    pass

step() 表示向前模拟一步。输入包括：

• xt: 当前时刻 t 的状态，shape 为 (batch_size, dim)
• t: 当前时间，标量
• dt: 时间步长，标量

返回值是下一时刻的状态：$X_{t+dt}$ 。

也就是说，step() 对应前面离散化公式中的单步更新。例如对于 ODE 的 Euler 方法，后面会实现为：

$$X_{t+h}=X_t+h{u}_t(X_t)$$

对于 SDE 的 Euler-Maruyama 方法，后面会实现为：

$$X_{t+h}=X_t+h{u}_t(X_t)+\sqrt{h}{\sigma }_t{z}_t$$

所以这里先把 step() 定义成抽象接口，具体怎么走一步交给后面的子类完成。

2. simulate()：只返回最终状态

@torch.no_grad()
def simulate(self, x: torch.Tensor, ts: torch.Tensor):

这个函数用于完整模拟一条轨迹，但最后只返回终点状态。

其中：

@torch.no_grad()

表示这个函数内部不会记录梯度。因为这里是在做数值模拟，不是在训练神经网络，所以不需要构建计算图。这样可以节省显存和计算开销。

函数主体是：

for t_idx in range(len(ts) - 1):
    t = ts[t_idx]
    h = ts[t_idx + 1] - ts[t_idx]
    x = self.step(x, t, h)
return x

这里 ts 是一组离散时间点，例如：

ts = torch.linspace(0, 1, 100)

循环会依次取出相邻时间点：

t = ts[t_idx]
h = ts[t_idx + 1] - ts[t_idx]

然后调用：

x = self.step(x, t, h)

把状态从当前时刻推进到下一时刻。

因此，simulate() 的作用可以概括为：给定初始状态 x 和时间网格 ts，沿着时间网格一步步模拟，最后返回最终时刻 ts[-1] 的状态。

3. simulate_with_trajectory()：返回完整轨迹

@torch.no_grad()
def simulate_with_trajectory(self, x: torch.Tensor, ts: torch.Tensor):

这个函数和 simulate() 类似，但区别是它会保存每一个时间点上的状态，而不是只返回最终结果。

一开始先保存初始状态：

xs = [x.clone()]

这里使用 clone() 是为了保存当前状态的副本，避免后续更新 x 时影响已经存储的历史状态。

然后进行逐步模拟：

for t_idx in tqdm(range(len(ts) - 1)):
    t = ts[t_idx]
    h = ts[t_idx + 1] - ts[t_idx]
    x = self.step(x, t, h)
    xs.append(x.clone())

每推进一步，就把新的状态保存到 xs 中。

最后：

return torch.stack(xs, dim=1)

将列表中的多个张量拼接成一个整体轨迹张量。

假设 x 的 shape 是 (batch_size, dim)，ts 的长度是 num_timesteps，那么最终返回的 xs 的 shape 是 (batch_size, num_timesteps, dim)，其中：

xs[:, 0, :]   表示初始时刻的状态
xs[:, 1, :]   表示第一个更新后的状态
...
xs[:, -1, :]  表示最终时刻的状态

Question 1.1: Integrate EulerSimulator and EulerMaruyamaSimulator

下面我们就来实现 EulerSimulator 和 EulerMaruyamaSimulator 中的 step 方法。

先实现 EulerSimulator：

class EulerSimulator(Simulator):
    def __init__(self, ode: ODE):
        self.ode = ode

    def step(self, xt: torch.Tensor, t: torch.Tensor, h: torch.Tensor):
        return xt + h * self.ode.drift_coefficient(xt, t)

EulerSimulator 用来模拟 ODE：

$$d{X}_t=u_t(X_t)dt$$

Euler 方法的离散方式是：

$$X_{t+h}=X_t+h{u}_t(X_t)$$

对应到代码中：

self.ode.drift_coefficient(xt, t)

表示计算当前状态 xt、当前时间 t 下的漂移项：

$$u_t(X_t)$$

然后乘上时间步长：

h * self.ode.drift_coefficient(xt, t)

表示在这一个时间小段状态应该前进的增量：

$$h{u}_t(X_t)$$

最后加到当前状态上：

xt + h * self.ode.drift_coefficient(xt, t)

得到下一时刻的状态：

$$X_{t+h}$$

所以这段代码就是对 ODE 进行一步 Euler 积分。

接着实现 EulerMaruyamaSimulator：

class EulerMaruyamaSimulator(Simulator):
    def __init__(self, sde: SDE):
        self.sde = sde

    def step(self, xt: torch.Tensor, t: torch.Tensor, h: torch.Tensor):
        z = torch.randn_like(xt)
        return (
            xt
            + h * self.sde.drift_coefficient(xt, t)
            + torch.sqrt(h) * self.sde.diffusion_coefficient(xt, t) * z
        )

EulerMaruyamaSimulator 用来模拟 SDE：

$$d{X}_t=u_t(X_t)dt+{\sigma }_{t}d{W}_t$$

Euler-Maruyama 方法的离散形式是：

$$X_{t+h}=X_t+h{u}_t(X_t)+\sqrt{h}{\sigma }_t{z}_t,z_t\sim \mathcal{N}(0,I_d)$$

这一步中包含两个部分。

第一部分是漂移项：

h * self.sde.drift_coefficient(xt, t)

对应：

$$h{u}_t(X_t)$$

它表示状态沿着向量场方向前进。

第二部分是随机扩散项：

torch.sqrt(h) * self.sde.diffusion_coefficient(xt, t) * z

其中：

z = torch.randn_like(xt)

表示采样一个与 xt 形状相同的标准高斯噪声：

$$z_t\sim \mathcal{N}(0,I_d)$$

之所以用 torch.randn_like(xt)，是因为 xt 的形状是：

(batch_size, dim)

每个样本、每个维度都需要一个独立的随机噪声。

随机项前面是 torch.sqrt(h)，这是因为布朗运动增量满足：

$$W_{t+h}-W_t\sim \mathcal{N}(0,I_d)$$

因此可以写成：

$$W_{t+h}-W_t=\sqrt{h}{z}_t$$

最后完整更新为：

xt + drift_term + diffusion_term

也就是：

$$X_{t+h}=X_t+h{u}_t(X_t)+\sqrt{h}{\sigma }_t{z}_t$$

Note：当扩散系数为零时，Euler 模拟和 Euler-Maruyama 模拟是等价的！

Part 2: Visualizing Solutions to SDEs

让我们先直观感受一下这些 SDE 的解在实际中长什么样子（ODE 的部分稍后再看……）。为此，我们将实现并可视化课堂中提到的两种特殊 SDE：一种是经过缩放的 布朗运动，另一种是 Ornstein-Uhlenbeck（OU）过程。

Question 2.1: Implementing Brownian Motion

首先，回顾一下，根据定义，当我们令 $u_t=0$ 且 ${\sigma }_t=\sigma$ 时，就可以得到一个布朗运动：

$$d{X}_t=\sigma d{W}_t,X_0=0.$$

Your job：直观地说，当 $\sigma$ 非常大时，我们预期 $X_t$ 的轨迹会是什么样子？当 $\sigma$ 接近 0 时，又会是什么样子？

Your answer：

当 $\sigma$ 非常大时，扩散系数很大，说明布朗运动中的随机噪声会被明显放大。因此， $X_t$ 的轨迹会表现出更强的随机波动，路径会更加剧烈地上下震荡，并且更容易在短时间内偏离初始位置 $X_0=0$ 。不同采样轨迹之间的差异也会更大。

当 $\sigma$ 接近 0 时，随机噪声几乎被完全控制。由于这里的漂移项 $u_t=0$ ，系统本身没有确定性的运动方向，因此 $X_t$ 会基本停留在初始位置附近。如果 $\sigma =0$ ，那么轨迹就完全不会移动，始终保持 $X_t=0$ 。

下面我们来实现 BrownianMotion 类中的 drift_coefficient 和 diffusion_coefficient 方法：

class BrownianMotion(SDE):
    def __init__(self, sigma: float):
        self.sigma = sigma

    def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the drift coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - drift: shape (bs, dim)
        """
        return torch.zeros_like(xt)


    def diffusion_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the diffusion coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - diffusion: shape (bs, dim)
        """
        return self.sigma * torch.ones_like(xt)

这一题对应的 SDE 是：

$$d{X}_t=\sigma d{W}_t,X_0=0$$

它和一般 SDE：

$$d{X}_t=u_t(X_t)dt+{\sigma }_{t}d{W}_t$$

相比，有两个特点，

首先，布朗运动没有漂移项：

return torch.zeros_like(xt)

这对应：

$$u_t(X_t)=0$$

也就是说，粒子没有确定性的运动方向，轨迹完全由随机噪声驱动。这里使用 torch.zeros_like(xt) 是为了保证返回值和当前状态 xt 具有完全相同的形状，即：

(batch_size, dim)

其次，扩散系数是一个常数 $\sigma$ ：

return self.sigma * torch.ones_like(xt)

这对应：

$${\sigma }_t=\sigma$$

它表示每个样本、每个维度上的噪声强度都是相同的。使用 torch.ones_like(xt) 同样是为了让返回值形状与 xt 保持一致。

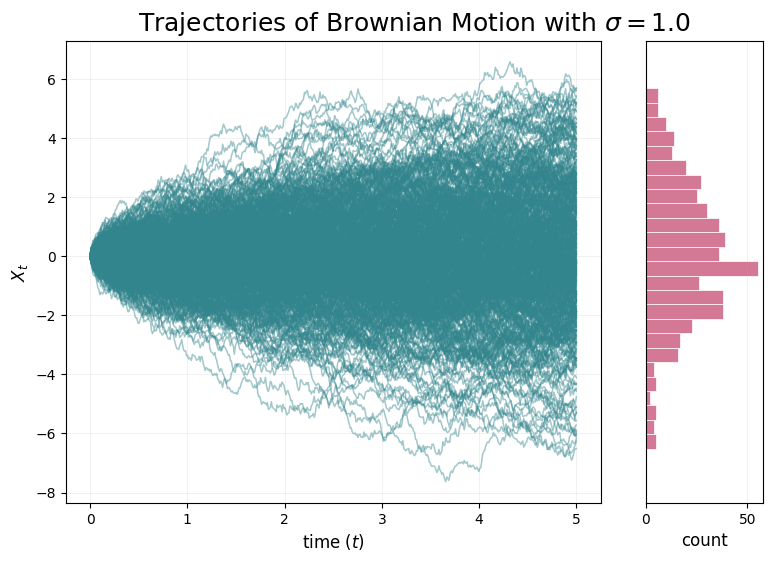

现在让我们画图！我们会使用下面这个辅助函数：

def plot_trajectories_1d(x0: torch.Tensor, simulator: Simulator, timesteps: torch.Tensor, ax: Optional[Axes] = None, show_hist: bool = False, decouple_hist_axis: bool = False):
        """
        Graphs the trajectories of a one-dimensional SDE with given initial values (x0) and simulation timesteps (timesteps).
        Args:
            - x0: state at time t, shape (num_trajectories, 1)
            - simulator: Simulator object used to simulate
            - t: timesteps to simulate along, shape (num_timesteps,)
            - ax: pyplot Axes object to plot on
            - decouple_hist_axis: if True, do not share y-axis between trajectories and histogram
        """
        if ax is None:
            ax = plt.gca()
        trajectories = simulator.simulate_with_trajectory(x0, timesteps) # (num_trajectories, num_timesteps, ...)

        line_color = sns.color_palette("crest", 1)[0]
        hist_color = sns.color_palette("flare", 1)[0]
        label_size = 12
        tick_size = 10

        timesteps_cpu = timesteps.detach().cpu().numpy()
        for trajectory_idx in range(trajectories.shape[0]):
            trajectory = trajectories[trajectory_idx, :, 0].detach().cpu().numpy() # (num_timesteps,)
            sns.lineplot(
                x=timesteps_cpu,
                y=trajectory,
                ax=ax,
                color=line_color,
                alpha=0.45,
                linewidth=1.1,
                legend=False,
            )

        ax.set_xlabel(r"time ($t$)", fontsize=label_size)
        ax.set_ylabel(r"$X_t$", fontsize=label_size)
        ax.tick_params(axis='both', labelsize=tick_size)
        ax.grid(alpha=0.2, linewidth=0.6)

        if show_hist:
            terminal_points = trajectories[:, -1, 0].detach().cpu().numpy()
            data_range = float(terminal_points.max() - terminal_points.min()) if terminal_points.size else 1.0
            binwidth = max(data_range / 25.0, 0.05)

            from mpl_toolkits.axes_grid1 import make_axes_locatable
            divider = make_axes_locatable(ax)
            sharey = None if decouple_hist_axis else ax
            hist_ax = divider.append_axes("right", size="22%", pad=0.45, sharey=sharey)
            sns.histplot(
                y=terminal_points,
                ax=hist_ax,
                binwidth=binwidth,
                color=hist_color,
                alpha=0.7,
                edgecolor="white",
                linewidth=0.5,
            )
            hist_ax.set_xlabel("count", fontsize=label_size)
            hist_ax.set_ylabel("")
            hist_ax.tick_params(axis='both', labelsize=tick_size)
            if decouple_hist_axis:
                hist_ax.tick_params(axis='y', left=True, labelleft=True)
            else:
                hist_ax.tick_params(axis='y', left=False, labelleft=False)
            hist_ax.grid(axis='x', alpha=0.2, linewidth=0.6)

        fig = ax.figure
        if fig is not None:
            title = ax.get_title()
            if title:
                title_size = ax.title.get_fontsize()
                ax.set_title("")

                axes = [ax]
                if show_hist:
                    axes.append(hist_ax)

                fig.canvas.draw()
                bboxes = [a.get_position() for a in axes]

                left = min(b.x0 for b in bboxes)
                right = max(b.x1 for b in bboxes)
                top = max(b.y1 for b in bboxes)

                x_center = 0.5 * (left + right)
                y = top + 0.005

                fig.text(
                    x_center,
                    y,
                    title,
                    ha="center",
                    va="bottom",
                    fontsize=title_size,
                )

上面这段代码主要用于绘制一维 SDE 的多条模拟轨迹，并可选地绘制终点分布的直方图。

下面我们用这个函数可视化 $\sigma =1.0$ 时的布朗运动轨迹：

sigma = 1.0
n_traj = 500
brownian_motion = BrownianMotion(sigma)
simulator = EulerMaruyamaSimulator(sde=brownian_motion)
x0 = torch.zeros(n_traj,1).to(device) # Initial values - let's start at zero
ts = torch.linspace(0.0,5.0,500).to(device) # simulation timesteps

plt.figure(figsize=(9, 6))
ax = plt.gca()
ax.set_title(r'Trajectories of Brownian Motion with $\sigma=$' + str(sigma), fontsize=18)
ax.set_xlabel(r'time ($t$)', fontsize=18)
ax.set_ylabel(r'$x_t$', fontsize=18)
plot_trajectories_1d(x0, simulator, ts, ax, show_hist=True)
plt.show()

绘制的轨迹如下图所示：

上图左侧展示的是布朗运动的多条轨迹，右侧粉色直方图展示的是 $X_t$ 在最终时刻的经验分布。

对于布朗运动：

$$X_t=\sigma W_t$$

所以在固定时刻 $t$ ，它的分布大致满足：

$$X_t\sim \mathcal{N}(0,{\sigma }^{2}t)$$

因此随着时间增加，轨迹会逐渐从 0 附近向外扩散，从图中也能看到，所以轨迹都是从 $X_0=0$ 出发，随后随着 $t$ 增大逐渐形成一个 “扇形扩散” 的区域。

Your job：当你改变 sigma 的值时，会发生什么？

Your answer：

当 sigma 增大时，布朗运动中的随机噪声强度会变大，因此轨迹会扩散得更快，波动幅度也会更大。具体表现为：不同轨迹之间的差异变大，曲线更容易远离初始位置 $X_0=0$ ，右侧终点分布的直方图也会变得更宽。

当 sigma 减小时，随机噪声强度会变小，因此轨迹会更加集中在 $0$ 附近，波动幅度更小，右侧终点分布也会更加集中。如果 sigma 接近 0，轨迹几乎不会移动；如果 sigma=0，由于漂移项也是 0，所有轨迹都会一直保持在 $X_t=0$ 。

Question 2.2: Implementing an Ornstein-Uhlenbeck Process

OU 过程可以通过设置 $u_t(X_t)=-\theta X_t$ 和 ${\sigma }_t=\sigma$ 得到，即：

$$d{X}_t=-\theta X_{t}dt+\sigma d{W}_t,X_0=x_0.$$

Your job：直观地说，当 $\theta$ 非常小时， $X_t$ 的轨迹会是什么样子？当 $\theta$ 非常大时，又会是什么样子？

Your answer：

当 $\theta$ 非常小时，漂移项 $-\theta X_t$ 很弱，系统把轨迹拉回 $0$ 附近的力量很小。因此，OU 过程会更接近普通布朗运动：轨迹主要受到随机噪声 $\sigma d{W}_t$ 的影响，会比较自由地向外游走，回到均值附近的趋势不明显。如果 $\theta =0$ ，它就退化为布朗运动。

当 $\theta$ 很大时，漂移项 $-\theta X_t$ 很强。只要 $X_t$ 偏移 $0$ ，系统就会产生很强的反向拉回作用：当 $X_t>0$ 时，漂移项为负，会把轨迹往下拉；当 $X_t<0$ 时，漂移项为正，会把轨迹往上推。因此轨迹会快速回到 $0$ 附近，并围绕 $0$ 做较小幅度的随机波动。换句话说， $\theta$ 越大，均值回复越强，轨迹越不容易远离 $0$ 。

下面我们来实现 OUProcess 类中的 drift_coefficient 和 diffusion_coefficient 方法：

class OUProcess(SDE):
    def __init__(self, theta: float, sigma: float):
        self.theta = theta
        self.sigma = sigma

    def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the drift coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - drift: shape (bs, dim)
        """
        return -self.theta * xt

    def diffusion_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the diffusion coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - diffusion: shape (bs, dim)
        """
        return self.sigma * torch.ones_like(xt)

OU 过程对应的 SDE 是：

$$d{X}_t=-\theta X_{t}dt+\sigma d{W}_t$$

它由两部分组成：漂移项和扩散项。

漂移项是：

return -self.theta * xt

这对应公式中的：

$$u_t(X_t)=-\theta X_t$$

这个漂移项的作用是把状态拉回到 $0$ 附近。比如当 $X_t>0$ 时， $-\theta X_t<0$ ，系数会向负方向移动；当 $X_t<0$ 时， $-\theta X_t>0$ ，系统会向正方向移动。因此 OU 过程具有明显的 均值回复 特性。

扩散项是：

return self.sigma * torch.ones_like(xt)

这对应公式中的：

$${\sigma }_t=\sigma$$

也就是说，噪声强度是一个常数，不依赖于当前位置 xt，也不依赖于时间 t。这里使用 torch.ones_like(xt) 是为了让返回值的 shape 和 xt 保持一致，即：

(batch_size, dim)

这样后面的 EulerMaruyamaSimulator 在计算随机项时，可以直接逐元素相乘：

torch.sqrt(h) * diffusion * z

其中 z 的形状也是 (batch_size, dim)。

我们来比较下不同 $\sigma$ 下 OU 过程的轨迹行为：

# Try comparing multiple choices side-by-side
thetas_and_sigmas = [
    (0.25, 0.0),
    (0.25, 0.5),
    (0.25, 2.0),
]
simulation_time = 10.0

num_plots = len(thetas_and_sigmas)
fig, axes = plt.subplots(2, num_plots, figsize=(10.5 * num_plots, 15))

# Top row: dynamics
n_traj = 10
for idx, (theta, sigma) in enumerate(thetas_and_sigmas):
    ou_process = OUProcess(theta, sigma)
    simulator = EulerMaruyamaSimulator(sde=ou_process)
    x0 = torch.linspace(-10.0,10.0,n_traj).view(-1,1).to(device) # Initial values - let's start at zero
    ts = torch.linspace(0.0,simulation_time,1000).to(device) # simulation timesteps

    ax = axes[0,idx]
    ax.set_title(f'Trajectories of OU Process with $\\sigma = ${sigma}, $\\theta = ${theta}', fontsize=15)
    plot_trajectories_1d(x0, simulator, ts, ax, show_hist=False)

# Bottom row: distribution
n_traj = 500
for idx, (theta, sigma) in enumerate(thetas_and_sigmas):
    ou_process = OUProcess(theta, sigma)
    simulator = EulerMaruyamaSimulator(sde=ou_process)
    x0 = torch.linspace(-10.0,10.0,n_traj).view(-1,1).to(device) # Initial values - let's start at zero
    ts = torch.linspace(0.0,simulation_time,1000).to(device) # simulation timesteps

    ax = axes[1,idx]
    ax.set_title(f'Trajectories of OU Process with $\\sigma = ${sigma}, $\\theta = ${theta}', fontsize=15)
    ax = plot_trajectories_1d(x0, simulator, ts, ax, show_hist=True, decouple_hist_axis=True)
plt.show()

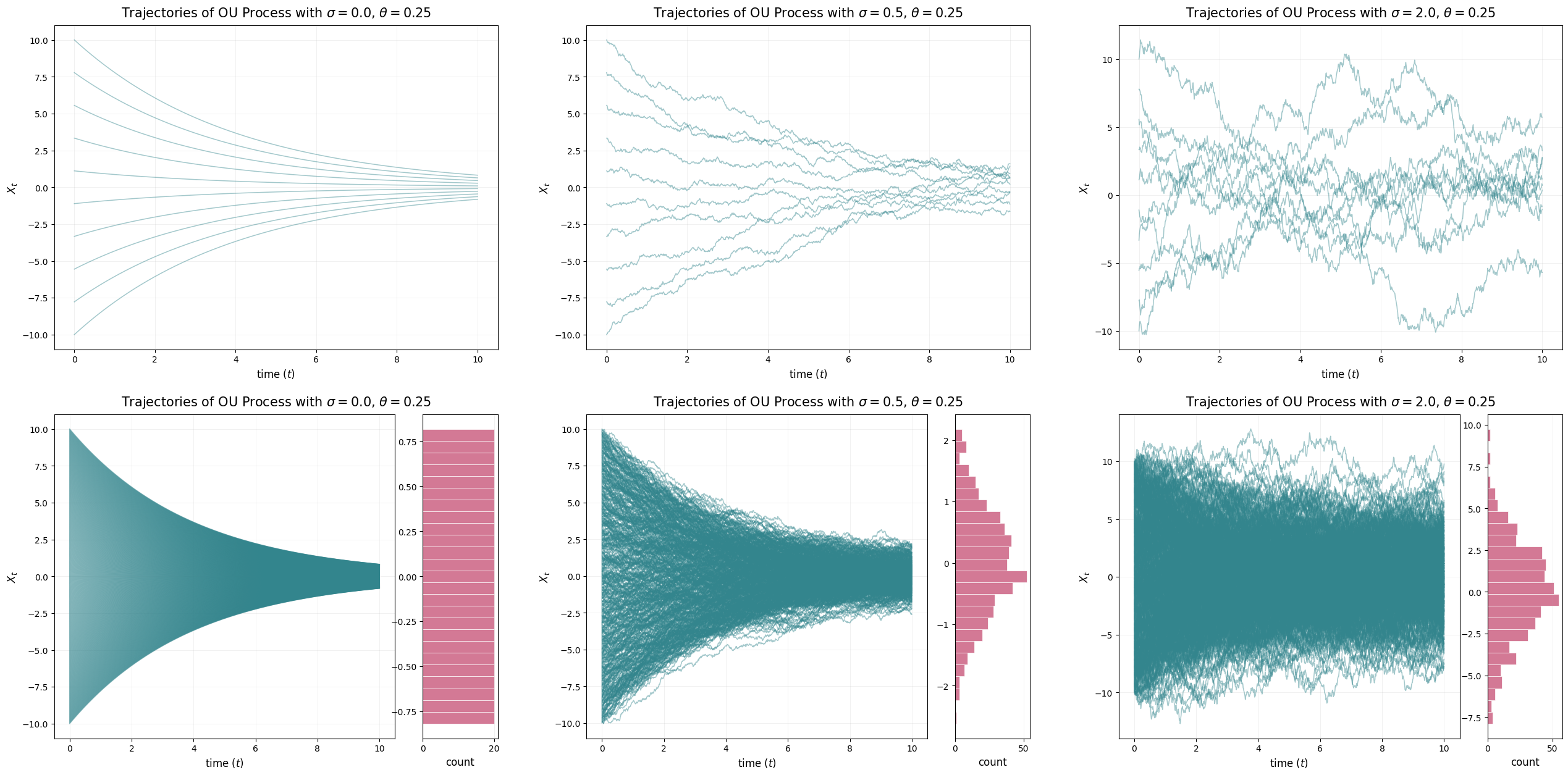

执行后绘制的结果如下图所示：

从上图可以看出，当 $\sigma =0$ 时，没有随机噪声，OU 过程退化成确定性的 ODE：

$$d{X}_t=-\theta X_{t}dt$$

因此所有轨迹都会从不同初始点逐渐收敛到 $0$ 。这时它们是收敛到一个具体点。

当 $\sigma >0$ 时，轨迹虽然仍然会被 $-\theta X_t$ 拉回 $0$ 附近，但随机噪声会不断扰动它们，所以轨迹不会精确收敛到 $0$ ，而是围绕 $0$ 形成一个稳定分布。这个稳定分布的宽度和下面这个比值有关：

$$D\triangleq \frac{{\sigma }^2}{2\theta }$$

在当前实验中， $\theta =0.25$ 固定，所以 $\sigma$ 越大， $D$ 越大，最终分布越宽。

Your job：你观察到这些解的收敛行为有什么特点？它们是收敛到某个特定的点，还是收敛到某个分布？你的回答应该是两个 定性 句子，形式为：“当（$\theta$ 或 $\sigma$）变大或变小时，我们会看到…”。

Hint：请特别关注比值 $D\triangleq \frac{{\sigma }^2}{2\theta }$ 。

Your answer：

当 $\sigma$ 增大时，我们看到轨迹的波动更加剧烈，并且并非收敛到单个点，而是收敛到一个以 $0$ 为中心、范围更宽的平稳分布。

当 $\theta$ 增大时，我们看到向 $0$ 的均值回归更强，因此轨迹很快地拉回，平稳分布也变得更窄。

下面我们系统性的比较下不同 OU 过程的轨迹和最终分布：

# Let's compare various OU processes!
sigmas = [1.0, 2.0, 10.0]
ds = [0.25, 1.0, 4.0] # sigma**2 / 2t
simulation_time = 15.0
n_traj = 500

fig, axes = plt.subplots(len(ds), len(sigmas), figsize=(8 * len(sigmas), 8 * len(ds)))
axes = axes.reshape((len(ds), len(sigmas)))
for d_idx, d in enumerate(ds):
    for s_idx, sigma in enumerate(sigmas):
        theta = sigma**2 / 2 / d
        ou_process = OUProcess(theta, sigma)
        simulator = EulerMaruyamaSimulator(sde=ou_process)
        x0 = torch.linspace(-20.0,20.0,n_traj).view(-1,1).to(device)
        time_scale = sigma**2
        ts = torch.linspace(0.0,simulation_time / time_scale,1000).to(device) # simulation timesteps
        ax = axes[d_idx, s_idx]
        ax.set_title(f'OU Trajectories with Sigma={sigma}, Theta={theta}, D={d}')
        plot_trajectories_1d(x0=x0, simulator=simulator, timesteps=ts, ax=ax, show_hist=True, decouple_hist_axis=True)
        ax.set_xlabel(r'$t$')
        ax.set_ylabel(r'X_t')
plt.show()

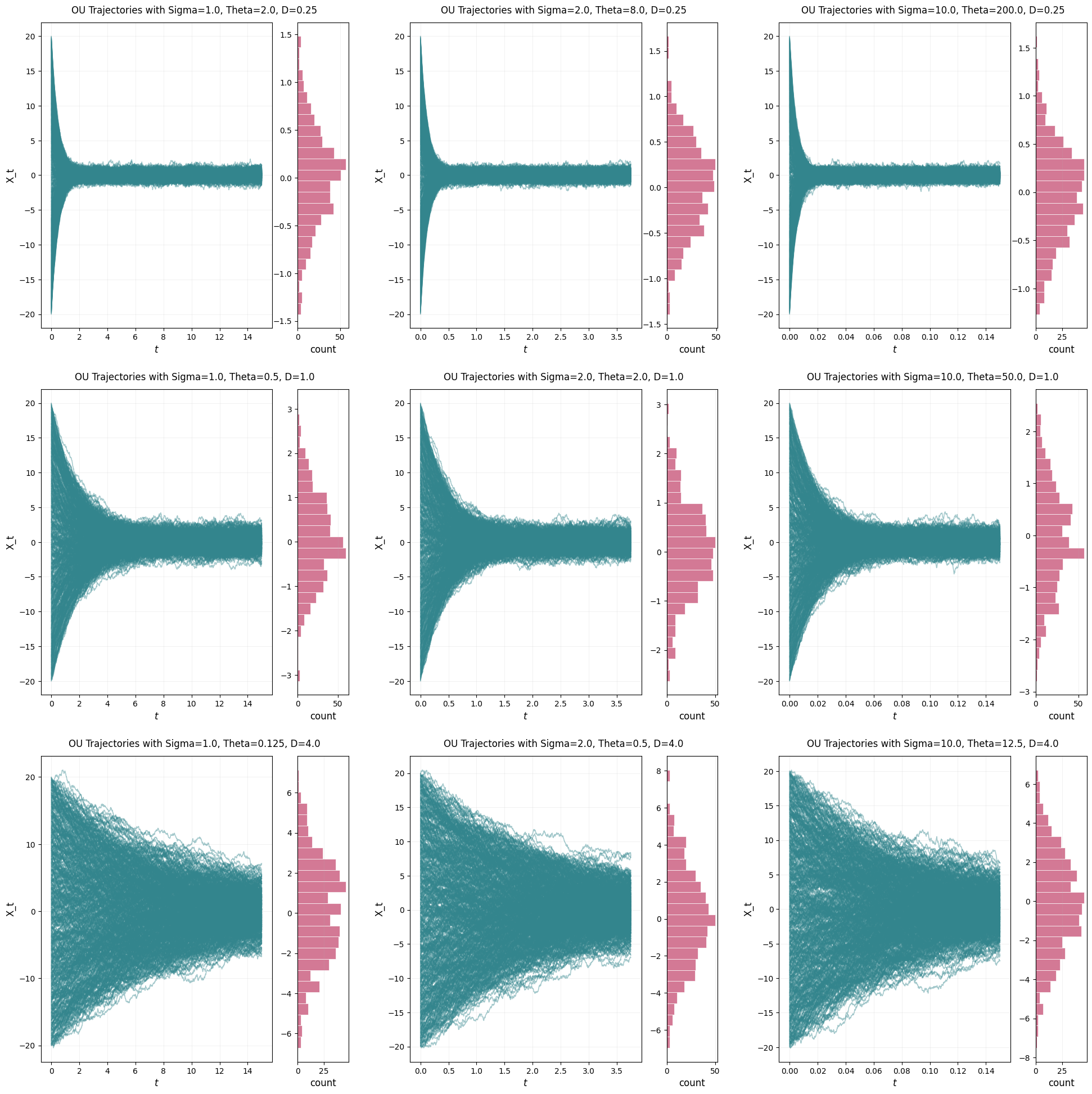

执行后绘制的结果如下图所示：

Your job：从上面的图中我们可以得出什么结论？一句定性的描述即可。我们将在 Section 3.2 中再次讨论这一点。

Your answer：

对于 OU 过程，当 $D=\frac{{\sigma }^2}{2\theta }$ 保持不变时，我们看到长期平稳分布基本保持不变，而更大的 $D$ 会导致更宽的极限分布。

Part 3: Transforming Distributions with SDEs

在上一节中，我们观察了单个 点 如何被 SDE 变换。最终，我们真正关心的是理解一个 分布 如何被 SDE 变换（或者被 ODE 变换…）。毕竟，我们的目标是设计一些 ODE 和 SDE，使它们能够将一个噪声分布，例如高斯分布 $\mathcal{N}(0,I_d)$ ，变换为我们感兴趣的数据分布 $p_{\text{data}}$ 。在本节中，我们将可视化一种非常特殊的 SDE 家族如何变换分布：Langevin dynamics。

首先，让我们定义一些可以用来实验的分布。在实践中，我们通常希望一个分布具有两个性质：

1. 第一个性质是，我们能够计算分布 $p(x)$ 的 密度。这保证我们可以计算对数密度的梯度 $\nabla \log p(x)$ 。这个量被称为分布 $p$ 的 score，它刻画了分布的局部几何结构。利用 score，我们将构造并模拟 Langevin dynamics，这是一类能够将样本 “驱动” 到分布 $\pi$ 的 SDE。特别的，Langevin dynamics 会 保持 分布 $p(x)$ 不变。在 Lecture 2 中，我们会更精确地解释这种 “驱动” 的含义。
2. 第二个性质是，我们能够从分布 $p(x)$ 中采样。对于一些简单的 toy 分布，例如高斯分布和简单的混合模型，这两个性质通常都能够满足。对于更复杂的 $p$ ，例如图像上的分布，我们通常可以采样，但无法计算其密度。

在这些笔记中，我们会强调：分布可以被看作是一类一等对象，并且我们可以从中采样。不过需要强调的是，在实际编程中，这样做通常比较繁琐；实践中我们往往会直接使用例如 torch.randn 之类的函数。

我们先来定义两个抽象基类：

class Density(ABC):
    """
    Distribution with tractable density
    """
    @abstractmethod
    def log_density(self, x: torch.Tensor) -> torch.Tensor:
        """
        Returns the log density at x.
        Args:
            - x: shape (batch_size, dim)
        Returns:
            - log_density: shape (batch_size, 1)
        """
        pass

    def score(self, x: torch.Tensor) -> torch.Tensor:
        """
        Returns the score dx log density(x)
        Args:
            - x: (batch_size, dim)
        Returns:
            - score: (batch_size, dim)
        """
        x = x.unsqueeze(1)  # (batch_size, 1, ...)
        score = vmap(jacrev(self.log_density))(x)  # (batch_size, 1, 1, 1, ...)
        return score.squeeze((1, 2, 3))  # (batch_size, ...)

class Sampleable(ABC):
    """
    Distribution which can be sampled from
    """
    @abstractmethod
    def sample(self, num_samples: int) -> torch.Tensor:
        """
        Returns the log density at x.
        Args:
            - num_samples: the desired number of samples
        Returns:
            - samples: shape (batch_size, dim)
        """
        pass

Density 和 Sampleable 分别描述分布的两个能力，能否计算密度以及能否从中采样。

Density 表示一个具有可计算密度的分布。它要求子类必须实现：

def log_density(self, x: torch.Tensor) -> torch.Tensor:

这个函数输入一批样本点 x，形状为：

(batch_size, dim)

返回这些点上的对数密度：

(batch_size, 1)

也就是：

$$\log p(x)$$

在很多生成模型和 SDE 方法中，我们并不直接使用密度 $p(x)$ ，而是使用对数密度 $\log p(x)$ ，因为对数形式在数值上更稳定，也更方便求梯度。

接着，Density 中还定义了一个普通方法：

def score(self, x: torch.Tensor) -> torch.Tensor:

它用于计算 score：

$${\nabla }_x\log p(x)$$

score 可以理解为：在当前位置 $x$ ，对数密度增加最快的方向。也就是说，score 指向的是局部概率密度更高的方向。因此在 Langevin dynamics 中，score 会被用来引导样本向目标分布的高密度区域移动。

代码中：

x = x.unsqueeze(1)

会把输入从 (batch_size, dim) 变成 (batch_size, 1, dim)，这样做是为了让每个样本点都能被单独传入 log_density。

然后：

score = vmap(jacrev(self.log_density))(x)

这里结合了 vmap 和 jacrev：

• jacrev(self.log_density)：用于对单个样本计算 log_density 关于输入 x 的雅可比，也就是梯度；
• vmap(...)：用于把这个操作批量化，对 batch 中的每个样本同时计算。

最后：

return score.squeeze((1, 2, 3))

把多余的维度去掉，得到最终形状：

(batch_size, dim)

也就是每个样本点对应一个 score 向量。

Sampleable 则表示一个可以采样的分布。它要求子类必须实现：

def sample(self, num_samples: int) -> torch.Tensor:

输入是想要采样的数量 num_samples，返回形状为：

(batch_size, dim)

的样本张量。

接着我们定义几个二维分布的可视化工具函数：

# Several plotting utility functions
def hist2d_sampleable(sampleable: Sampleable, num_samples: int, ax: Optional[Axes] = None, **kwargs):
    if ax is None:
        ax = plt.gca()
    samples = sampleable.sample(num_samples) # (ns, 2)
    ax.hist2d(samples[:,0].cpu(), samples[:,1].cpu(), **kwargs)

def scatter_sampleable(sampleable: Sampleable, num_samples: int, ax: Optional[Axes] = None, **kwargs):
    if ax is None:
        ax = plt.gca()
    samples = sampleable.sample(num_samples) # (ns, 2)
    ax.scatter(samples[:,0].cpu(), samples[:,1].cpu(), **kwargs)

def imshow_density(density: Density, bins: int, scale: float, ax: Optional[Axes] = None, **kwargs):
    if ax is None:
        ax = plt.gca()
    x = torch.linspace(-scale, scale, bins).to(device)
    y = torch.linspace(-scale, scale, bins).to(device)
    X, Y = torch.meshgrid(x, y)
    xy = torch.stack([X.reshape(-1), Y.reshape(-1)], dim=-1)
    density = density.log_density(xy).reshape(bins, bins).T
    im = ax.imshow(density.cpu(), extent=[-scale, scale, -scale, scale], origin='lower', **kwargs)

def contour_density(density: Density, bins: int, scale: float, ax: Optional[Axes] = None, **kwargs):
    if ax is None:
        ax = plt.gca()
    x = torch.linspace(-scale, scale, bins).to(device)
    y = torch.linspace(-scale, scale, bins).to(device)
    X, Y = torch.meshgrid(x, y)
    xy = torch.stack([X.reshape(-1), Y.reshape(-1)], dim=-1)
    density = density.log_density(xy).reshape(bins, bins).T
    im = ax.contour(density.cpu(), extent=[-scale, scale, -scale, scale], origin='lower', **kwargs)

接着我们来定义两个具体分布类：Gaussian 类（二维高斯分布）和 GaussianMixture 类（二维高斯混合分布）：

class Gaussian(torch.nn.Module, Sampleable, Density):
    """
    Two-dimensional Gaussian. Is a Density and a Sampleable. Wrapper around torch.distributions.MultivariateNormal
    """
    def __init__(self, mean, cov):
        """
        mean: shape (2,)
        cov: shape (2,2)
        """
        super().__init__()
        self.register_buffer("mean", mean)
        self.register_buffer("cov", cov)

    @property
    def distribution(self):
        return D.MultivariateNormal(self.mean, self.cov, validate_args=False)

    def sample(self, num_samples) -> torch.Tensor:
        return self.distribution.sample((num_samples,))

    def log_density(self, x: torch.Tensor):
        return self.distribution.log_prob(x).view(-1, 1)

class GaussianMixture(torch.nn.Module, Sampleable, Density):
    """
    Two-dimensional Gaussian mixture model, and is a Density and a Sampleable. Wrapper around torch.distributions.MixtureSameFamily.
    """
    def __init__(
        self,
        means: torch.Tensor,  # nmodes x data_dim
        covs: torch.Tensor,  # nmodes x data_dim x data_dim
        weights: torch.Tensor,  # nmodes
    ):
        """
        means: shape (nmodes, 2)
        covs: shape (nmodes, 2, 2)
        weights: shape (nmodes, 1)
        """
        super().__init__()
        self.nmodes = means.shape[0]
        self.register_buffer("means", means)
        self.register_buffer("covs", covs)
        self.register_buffer("weights", weights)

    @property
    def dim(self) -> int:
        return self.means.shape[1]

    @property
    def distribution(self):
        return D.MixtureSameFamily(
                mixture_distribution=D.Categorical(probs=self.weights, validate_args=False),
                component_distribution=D.MultivariateNormal(
                    loc=self.means,
                    covariance_matrix=self.covs,
                    validate_args=False,
                ),
                validate_args=False,
            )

    def log_density(self, x: torch.Tensor) -> torch.Tensor:
        return self.distribution.log_prob(x).view(-1, 1)

    def sample(self, num_samples: int) -> torch.Tensor:
        return self.distribution.sample(torch.Size((num_samples,)))

    @classmethod
    def random_2D(
        cls, nmodes: int, std: float, scale: float = 10.0, seed = 0.0
    ) -> "GaussianMixture":
        torch.manual_seed(seed)
        means = (torch.rand(nmodes, 2) - 0.5) * scale
        covs = torch.diag_embed(torch.ones(nmodes, 2)) * std ** 2
        weights = torch.ones(nmodes)
        return cls(means, covs, weights)

    @classmethod
    def symmetric_2D(
        cls, nmodes: int, std: float, scale: float = 10.0,
    ) -> "GaussianMixture":
        angles = torch.linspace(0, 2 * np.pi, nmodes + 1)[:nmodes]
        means = torch.stack([torch.cos(angles), torch.sin(angles)], dim=1) * scale
        covs = torch.diag_embed(torch.ones(nmodes, 2) * std ** 2)
        weights = torch.ones(nmodes) / nmodes
        return cls(means, covs, weights)

下面我们来把前面定义的三个二维分布可视化出来：

# Visualize densities
densities = {
    "Gaussian": Gaussian(mean=torch.zeros(2), cov=10 * torch.eye(2)).to(device),
    "Random Mixture": GaussianMixture.random_2D(nmodes=5, std=1.0, scale=20.0, seed=3.0).to(device),
    "Symmetric Mixture": GaussianMixture.symmetric_2D(nmodes=5, std=1.0, scale=8.0).to(device),
}

fig, axes = plt.subplots(1,3, figsize=(18, 6))
bins = 100
scale = 15
for idx, (name, density) in enumerate(densities.items()):
    ax = axes[idx]
    ax.set_title(name)
    imshow_density(density, bins, scale, ax, vmin=-15, cmap=plt.get_cmap('Blues'))
    contour_density(density, bins, scale, ax, colors='grey', linestyles='solid', alpha=0.25, levels=20)
plt.show()

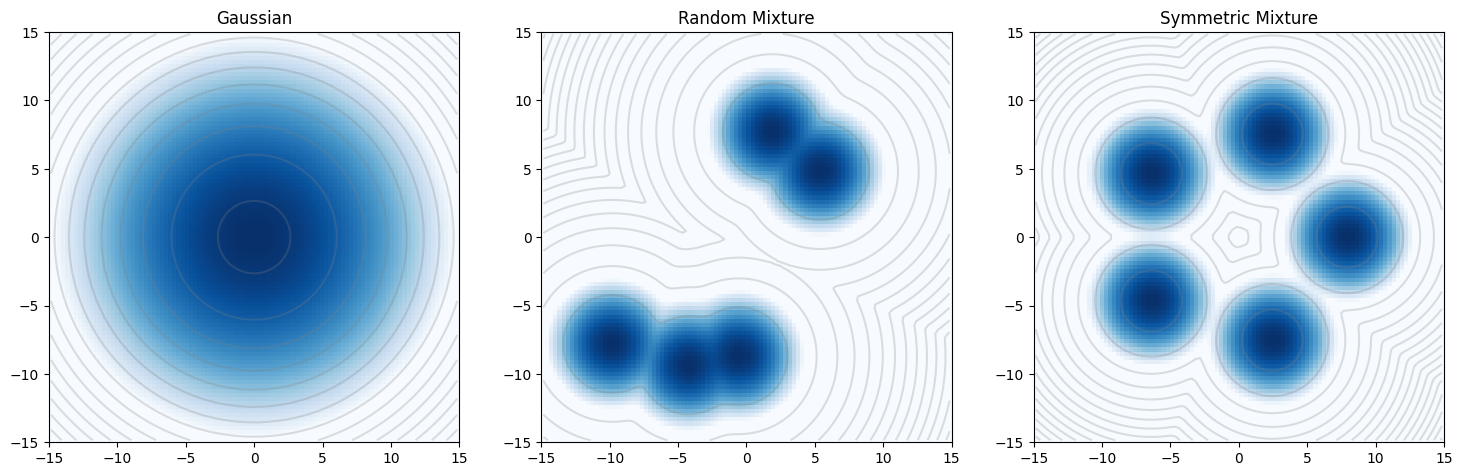

绘制出的图像如下所示：

从图中我们可以直观看到：

1. Gaussian：密度在中心最高，向四周平滑下降，整体呈圆形对称；

2. Random Mixture：出现多个彼此分离的高密度峰，每个峰对应一个高斯分量，整体性质不规则；

3. Symmetric Mixture：多个高密度峰均匀分布在圆周上，结构非常对称，显示出明显的多模态特征。

这三种分布从简单到复杂，正好为后面研究 Langevin dynamics 提供了不同难度的目标分布。特别是后两个混合高斯分布，是后续观察 “样本是否会被 score 引导到高密度模态附近” 的很好例子。

Question 3.1: Implementing Langevin Dynamics

在这一节中，我们将模拟 过阻尼 Langevin dynamics：

$$d{X}_t=\frac{1}{2}{\sigma }^2\nabla \log p(X_t)dt+\sigma d{W}_t.$$

下面我们就来实现 LangevinSDE 类中的 drift_coefficient 和 diffusion_coefficient 方法：

class LangevinSDE(SDE):
    def __init__(self, sigma: float, density: Density):
        self.sigma = sigma
        self.density = density

    def drift_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the drift coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - drift: shape (bs, dim)
        """
        return 0.5 * self.sigma**2 * self.density.score(xt)

    def diffusion_coefficient(self, xt: torch.Tensor, t: torch.Tensor) -> torch.Tensor:
        """
        Returns the diffusion coefficient of the ODE.
        Args:
            - xt: state at time t, shape (bs, dim)
            - t: time, shape ()
        Returns:
            - diffusion: shape (bs, dim)
        """
        return self.sigma * torch.ones_like(xt)

这一题对应的 SDE 是：

$$d{X}_t=\frac{1}{2}{\sigma }^2\nabla \log p(X_t)dt+\sigma d{W}_t$$

它和一般 SDE：

$$d{X}_t=u_t(X_t)dt+{\sigma }_{t}d{W}_t$$

对比可知，Langevin dynamics 的漂移项是：

$$u_t(X_t)=\frac{1}{2}{\sigma }^2\nabla \log p(X_t)$$

所以代码中写成：

return 0.5 * self.sigma ** 2 * self.density.score(xt)

其中：

self.density.score(xt)

表示计算：

$$\nabla \log p(X_t)$$

也就是目标分布在当前位置的 score。直观地说，score 指向对数密度上升最快的方向，因此它会把样本往目标分布的高密度区域推动。

扩散项是：

$${\sigma }_t=\sigma$$

所以代码中写成：

return self.sigma * torch.ones_like(xt)

这里使用 torch.ones_like(xt) 是为了保证扩散系数的 shape 和 xt 一致，都是：

(batch_size, dim)

这样在 EulerMaruyamaSimulator 中计算随机项时可以直接逐元素相乘：

torch.sqrt(h) * diffusion * z

现在，让我们把结果画出来！

首先，让我们定义两个辅助函数：

# First, let's define two utility functions...
def every_nth_index(num_timesteps: int, n: int) -> torch.Tensor:
    """
    Compute the indices to record in the trajectory given a record_every parameter
    """
    if n == 1:
        return torch.arange(num_timesteps)
    return torch.cat(
        [
            torch.arange(0, num_timesteps - 1, n),
            torch.tensor([num_timesteps - 1]),
        ]
    )

def graph_dynamics(
    num_samples: int,
    source_distribution: Sampleable,
    simulator: Simulator,
    density: Density,
    timesteps: torch.Tensor,
    plot_every: int,
    bins: int,
    scale: float
):
    """
    Plot the evolution of samples from source under the simulation scheme given by simulator (itself a discretization of an ODE or SDE).
    Args:
        - num_samples: the number of samples to simulate
        - source_distribution: distribution from which we draw initial samples at t=0
        - simulator: the discertized simulation scheme used to simulate the dynamics
        - density: the target density
        - timesteps: the timesteps used by the simulator
        - plot_every: number of timesteps between consecutive plots
        - bins: number of bins for imshow
        - scale: scale for imshow
    """
    # Simulate
    x0 = source_distribution.sample(num_samples)
    xts = simulator.simulate_with_trajectory(x0, timesteps)
    indices_to_plot = every_nth_index(len(timesteps), plot_every)
    plot_timesteps = timesteps[indices_to_plot]
    plot_xts = xts[:,indices_to_plot]

    # Graph
    fig, axes = plt.subplots(2, len(plot_timesteps), figsize=(8*len(plot_timesteps), 16))
    axes = axes.reshape((2,len(plot_timesteps)))
    for t_idx in range(len(plot_timesteps)):
        t = plot_timesteps[t_idx].item()
        xt = plot_xts[:,t_idx]
        # Scatter axes
        scatter_ax = axes[0, t_idx]
        imshow_density(density, bins, scale, scatter_ax, vmin=-15, alpha=0.25, cmap=plt.get_cmap('Blues'))
        scatter_ax.scatter(xt[:,0].cpu(), xt[:,1].cpu(), marker='x', color='black', alpha=0.75, s=15)
        scatter_ax.set_title(f'Samples at t={t:.1f}', fontsize=15)
        scatter_ax.set_xticks([])
        scatter_ax.set_yticks([])

        # Kdeplot axes
        kdeplot_ax = axes[1, t_idx]
        imshow_density(density, bins, scale, kdeplot_ax, vmin=-15, alpha=0.5, cmap=plt.get_cmap('Blues'))
        sns.kdeplot(x=xt[:,0].cpu(), y=xt[:,1].cpu(), alpha=0.5, ax=kdeplot_ax,color='grey')
        kdeplot_ax.set_title(f'Density of Samples at t={t:.1f}', fontsize=15)
        kdeplot_ax.set_xticks([])
        kdeplot_ax.set_yticks([])
        kdeplot_ax.set_xlabel("")
        kdeplot_ax.set_ylabel("")

    plt.show()

然后，构建模拟器并绘制结果：

# Construct the simulator
target = GaussianMixture.random_2D(nmodes=5, std=0.75, scale=15.0, seed=3.0).to(device)
sde = LangevinSDE(sigma = 0.6, density = target)
simulator = EulerMaruyamaSimulator(sde)

# Graph the results!
graph_dynamics(
    num_samples = 1000,
    source_distribution = Gaussian(mean=torch.zeros(2), cov=20 * torch.eye(2)).to(device),
    simulator=simulator,
    density=target,
    timesteps=torch.linspace(0,5.0,1000).to(device),
    plot_every=334,
    bins=200,
    scale=15
)

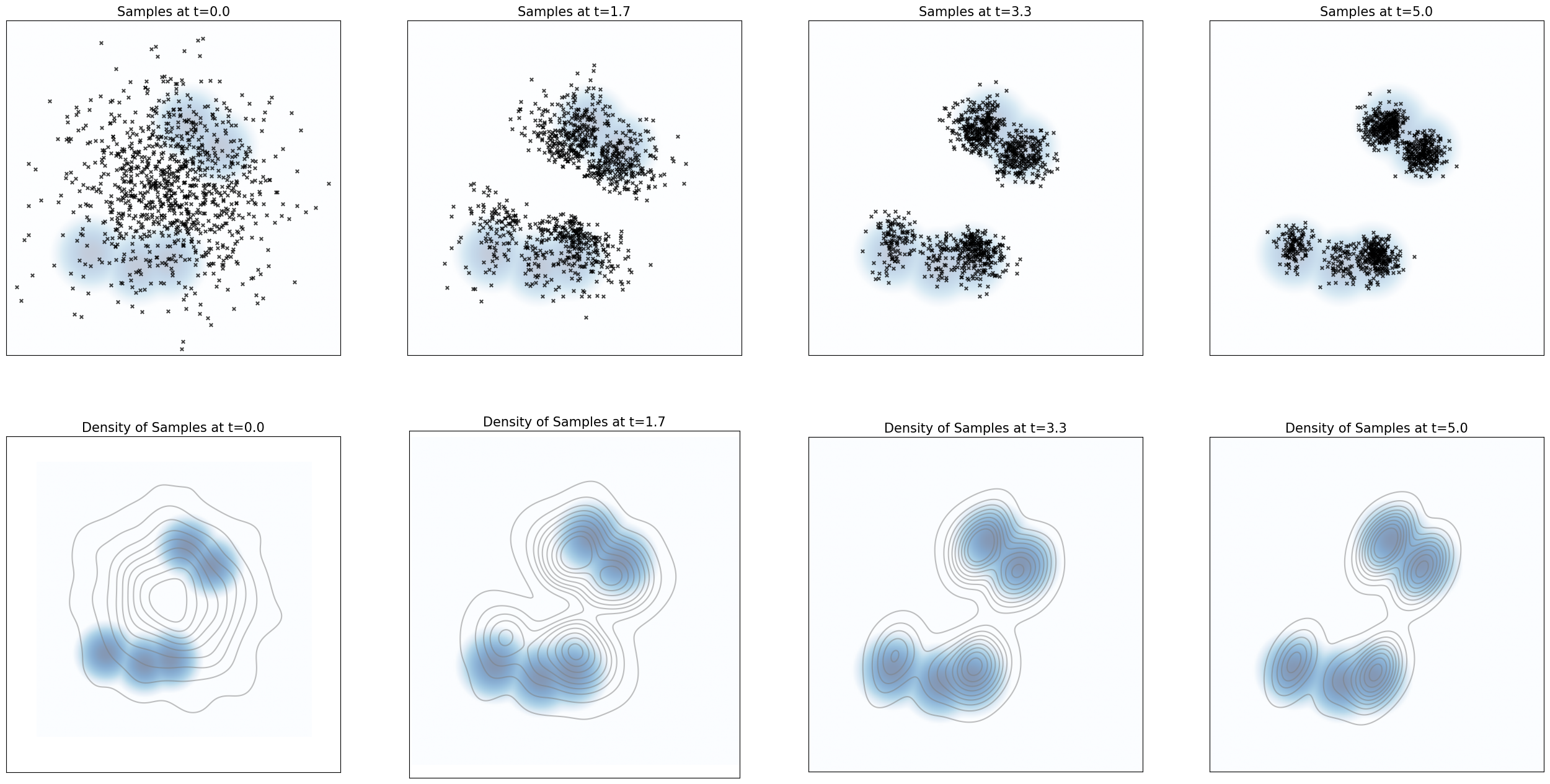

绘制的结果如下图所示：

从图中可以看到，在 $t=0$ 时，样本主要来自一个宽高斯分布，整体比较分散；随着时间增加，样本逐渐聚集到目标分布的多个模态附近；到 $t=5.0$ 时，样本分布已经明显接近目标高斯混合分布。

Your job：尝试改变 $\sigma$ 的值、模拟步数的数量和范围、源分布以及目标密度。你观察到了什么？为什么？

Your answer：

当 $\sigma$ 增大时，样本通常会移动和混合得更快，因为得分漂移 $\frac{1}{2}{\sigma }^2\nabla \log p(x)$ 和噪声项 $\sigma d{W}_t$ 都变得更强；但如果离散化的步长过大，模拟结果会变得噪声较大或不精确。

当我们使用更多的模拟步数或更长的模拟时间时，样本分布会有更多时间来接近目标密度；如果步长太少或时间范围过短，许多样本仍会停留在源分布附近，无法在目标模态周围充分稳定下来。

当源分布与目标分布相距较远时，收敛需要更长的时间，因为样本必须首先被输送到目标的高密度区域。对于多模态的目标密度，样本往往会聚集在不同模态周围；但如果模态之间相距较远或噪声过小，模态之间的混合就会变慢。

下面我们来看动态演化视频的生成。

Note：要运行接下来的两个 可选 cell，你需要先安装 ffmpeg 库。你可以使用例如 conda install -c conda-forge ffmpeg（或者更推荐 mamba）来安装。运行 pip install ffmpeg 或类似命令 很可能无法正常工作。

我们先来定义一个动画可视化函数：

from celluloid import Camera
from IPython.display import HTML

def animate_dynamics(
    num_samples: int,
    source_distribution: Sampleable,
    simulator: Simulator,
    density: Density,
    timesteps: torch.Tensor,
    animate_every: int,
    bins: int,
    scale: float,
    save_path: str = 'dynamics_animation.mp4'
):
    """
    Plot the evolution of samples from source under the simulation scheme given by simulator (itself a discretization of an ODE or SDE).
    Args:
        - num_samples: the number of samples to simulate
        - source_distribution: distribution from which we draw initial samples at t=0
        - simulator: the discertized simulation scheme used to simulate the dynamics
        - density: the target density
        - timesteps: the timesteps used by the simulator
        - animate_every: number of timesteps between consecutive frames in the resulting animation
    """
    # Simulate
    x0 = source_distribution.sample(num_samples)
    xts = simulator.simulate_with_trajectory(x0, timesteps)
    indices_to_animate = every_nth_index(len(timesteps), animate_every)
    animate_timesteps = timesteps[indices_to_animate]
    animate_xts = xts[:, indices_to_animate]

    # Graph
    fig, axes = plt.subplots(1, 2, figsize=(16, 8))
    camera = Camera(fig)
    for t_idx in range(len(animate_timesteps)):
        t = animate_timesteps[t_idx].item()
        xt = animate_xts[:,t_idx]
        # Scatter axes
        scatter_ax = axes[0]
        imshow_density(density, bins, scale, scatter_ax, vmin=-15, alpha=0.25, cmap=plt.get_cmap('Blues'))
        scatter_ax.scatter(xt[:,0].cpu(), xt[:,1].cpu(), marker='x', color='black', alpha=0.75, s=15)
        scatter_ax.set_title(f'Samples')

        # Kdeplot axes
        kdeplot_ax = axes[1]
        imshow_density(density, bins, scale, kdeplot_ax, vmin=-15, alpha=0.5, cmap=plt.get_cmap('Blues'))
        sns.kdeplot(x=xt[:,0].cpu(), y=xt[:,1].cpu(), alpha=0.5, ax=kdeplot_ax,color='grey')
        kdeplot_ax.set_title(f'Density of Samples', fontsize=15)
        kdeplot_ax.set_xticks([])
        kdeplot_ax.set_yticks([])
        kdeplot_ax.set_xlabel("")
        kdeplot_ax.set_ylabel("")
        camera.snap()

    animation = camera.animate()
    animation.save(save_path)
    plt.close()
    return HTML(animation.to_html5_video())

接着导出动态视频：

# OPTIONAL CELL
# Construct the simulator
target = GaussianMixture.random_2D(nmodes=5, std=0.75, scale=15.0, seed=3.0).to(device)
sde = LangevinSDE(sigma = 0.6, density = target)
simulator = EulerMaruyamaSimulator(sde)

# Graph the results!
animate_dynamics(
    num_samples = 1000,
    source_distribution = Gaussian(mean=torch.zeros(2), cov=20 * torch.eye(2)).to(device),
    simulator=simulator,
    density=target,
    timesteps=torch.linspace(0,5.0,1000).to(device),
    bins=200,
    scale=15,
    animate_every=100
)

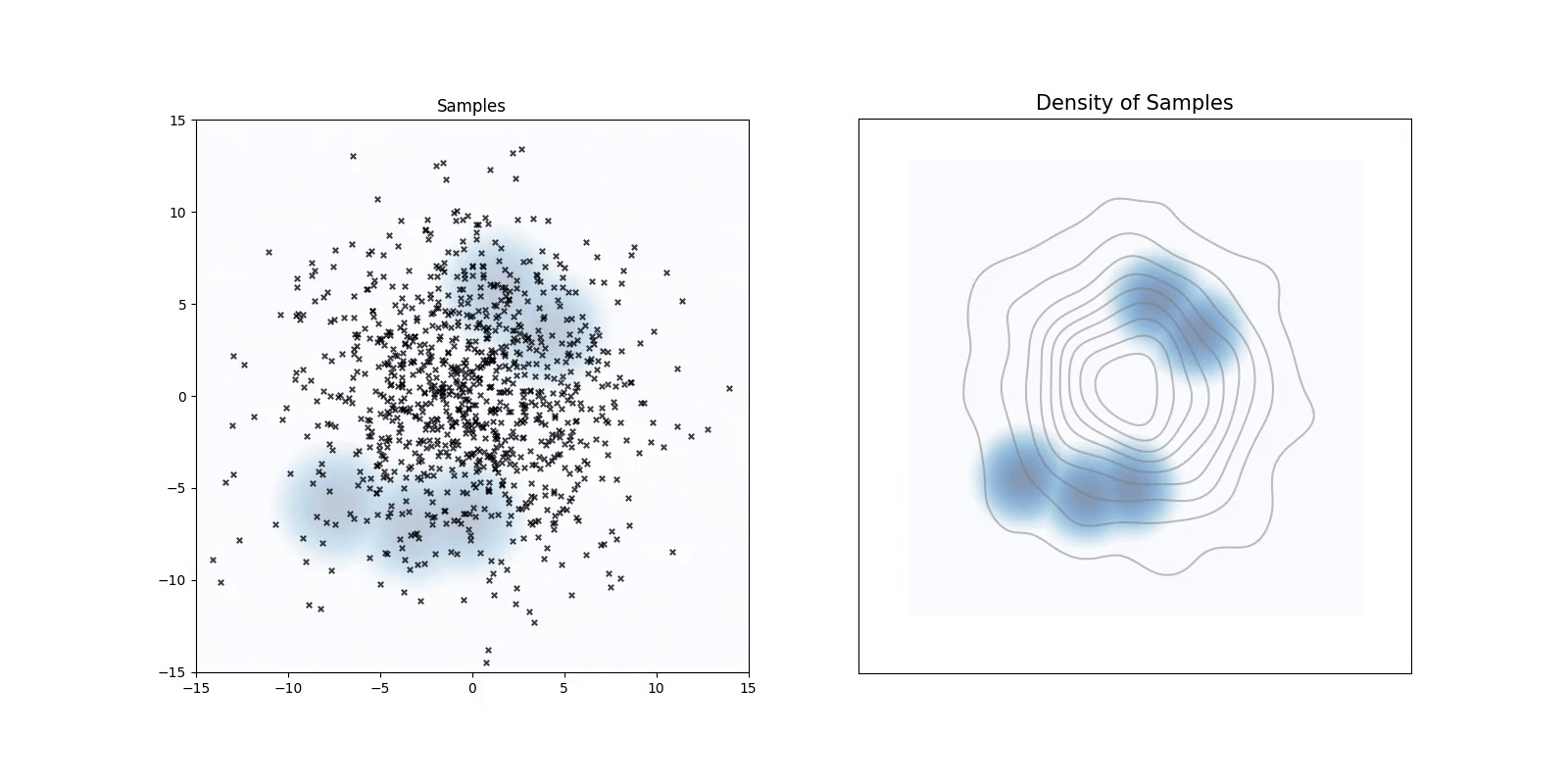

导出的动态视频如下所示：

上面视频对应的动态现象，本质上和前面静态图是一致的，只是这里更容易观察到连续过程：

• 一开始样本主要集中在源分布附近；
• 随着时间推进，score 会把样本逐渐吸引到目标分布的多个高密度模态；
• 同时噪声项让样本保持一定随机探索能力，不会机械地只塌缩到某一个单点；
• 最终，样本整体分布越来越接近目标混合高斯分布。

Question 3.2: Ornstein-Uhlenbeck as Langevin Dynamics

在这一节中，我们将用一个简短的数学练习来结束本实验，说明 Langevin dynamics 和 Ornstein-Uhlenbeck 过程之间的联系。回顾一下，对于一个足够良好的分布 $p$ ，Langevin dynamics 定义为：

$$d{X}_t=\frac{1}{2}{\sigma }^2\nabla \log p(X_t)dt+\sigma d{W}_t,X_0=x_0,$$

而对于给定的 $\theta ,\sigma$ ，Ornstein-Uhlenbeck 过程定义为：

$$d{X}_t=-\theta X_{t}dt+\sigma d{W}_t,X_0=x_0.$$

Your job：证明当 $p(x)=N(0,\frac{{\sigma }^2}{2\theta })$ 时，score 为：

$$\nabla \log p(x)=-\frac{2\theta }{{\sigma }^2}x.$$

Hint：高斯分布 $p(x)=N(0,\frac{{\sigma }^2}{2\theta })$ 的概率密度为：

$$p(x)=\frac{\sqrt{\theta }}{\sigma \sqrt{\pi }}\exp \left(-\frac{x^2\theta }{{\sigma }^2}\right).$$

Your answer：

对于

$$p(x)=\frac{\sqrt{\theta }}{\sigma \sqrt{\pi }}\exp \left(-\frac{x^2\theta }{{\sigma }^2}\right),$$

我们取对数：

$$\log p(x)=\log \left(\frac{\sqrt{\theta }}{\sigma \sqrt{\pi }}\right)-\frac{x^2\theta }{{\sigma }^2}.$$

第一项是关于 $x$ 的常数，因此其导数为零。于是，

$$\nabla \log p(x)=\frac{d}{dx}\left(-\frac{x^2\theta }{{\sigma }^2}\right)=-\frac{2\theta }{{\sigma }^2}x.$$

因此，当 $p(x)=N(0,\frac{{\sigma }^2}{2\theta })$ 时，得分函数为：

$$\nabla \log p(x)=-\frac{2\theta }{{\sigma }^2}x.$$

Your job：由此说明，当 $p(x)=N(0,\frac{{\sigma }^2}{2\theta })$ 时，Langevin dynamics：

$$d{X}_t=\frac{1}{2}{\sigma }^2\nabla \log p(X_t)dt+\sigma d{W}_t,$$

等价于 Ornstein-Uhlenbeck 过程：

$$d{X}_t=-\theta X_{t}dt+\sigma d{W}_t,X_0=0.$$

Your answer：

将得分函数

$$\nabla \log p(X_t)=-\frac{2\theta }{{\sigma }^2}{X}_t$$

代入 Langevin dynamics，得到：

$$d{X}_t=\frac{1}{2}{\sigma }^2\left(-\frac{2\theta }{{\sigma }^2}{X}_t\right)dt+\sigma d{W}_t.$$

简化漂移项：

$$\frac{1}{2}{\sigma }^2\left(-\frac{2\theta }{{\sigma }^2}{X}_t\right)=-\theta X_t.$$

因此，

$$d{X}_t=-\theta X_t,dt+\sigma d{W}_t.$$

这正是 Ornstein-Uhlenbeck 过程。因此，以 $p(x)=N(0,\frac{{\sigma }^2}{2\theta })$ 为目标分布的 Langevin dynamics，等价于漂移项为 $-\theta X_t$、扩散系数为 $\sigma$ 的 OU 过程。

OK，以上就是本次作业 Lab 1: Working with ODEs and SDEs 的全部实现了。

结语

基于本次 Lab 1 的完整实现与实验记录，我们从数值模拟与概率建模两个层面系统性地理解了 ODE 与 SDE 的基本结构与行为机制 。

在实现层面，本实验首先统一抽象了常微分方程与随机微分方程的接口形式，将 “漂移项 +（可选）扩散项” 的结构显式编码为可复用的系统框架。随后通过 Euler 方法与 Euler–Maruyama 方法，将连续时间动力系统离散化为可计算的迭代过程，使得复杂的随机动力学可以在统一 simulator 框架下进行稳定模拟与可视化。

在实验观察层面，我们通过布朗运动与 Ornstein–Uhlenbeck（OU）过程直观展示了扩散强度与均值回归强度对轨迹行为的影响：前者体现了纯噪声驱动下的无结构扩散，而后者则展示了 “噪声 + 拉回势场” 共同作用下的稳态分布形成机制。这一过程帮助我们建立了一个关键直觉——SDE 的长期行为并不一定收敛到单一点，而是可能收敛到一个稳定分布。

在更进一步的部分中，我们引入了 Langevin Dynamics，将 “分布的 score function” 直接转化为动力系统的漂移项，从而实现了 “用梯度定义分布演化” 的建模方式。这一点也揭示了一个非常核心的视角：生成模型不再是静态的密度拟合问题，而是一个动态的随机过程设计问题。

从更宏观的角度来看，这一实验实际上是在回答一个核心问题：如何用一个可计算的动力系统去刻画复杂数据分布的生成过程。这一思想将贯穿后续课程中所有基于扩散与流模型的生成式方法🤗。

参考

• https://github.com/eje24/iap-diffusion-labs
