搞车辆仿真的兄弟应该都懂，随机路面建模这玩意儿就跟吃饭用筷子似的属于基本功。今天咱们来点实在的，手把手教你怎么在Simulink里整活一个能切换不同车速、不同路面等级，还能自证清白的随机路面生成器。

先给模型搭个骨架。整个系统分成三块：白噪声生成模块、路面传递函数模块、时域转换模块。这里有个骚操作——用Band-Limited White Noise模块当种子，参数设置里最关键的是噪声功率（Noise Power），这个值直接关联着路面等级。举个栗子，G级路面的基准值大概是4e-6，换算关系得套用公式：

% 路面等级换算
Gq0 = 4e-6; % G级基准
n = 2;      % 频率指数
phi = Gq0 * (v/3.6)^n; % 车速v单位km/h要转m/s

这里藏着个坑：车速参数必须做成全局变量，不然换车速得重新生成路面，后面验证PSD的时候会哭的。

传递函数模块是核心中的核心，直接上代码：

function y = road_filter(u)
    persistent dt;
    if isempty(dt)
        dt = 0.001; % 仿真步长
    end
    num = sqrt(2*pi*pi*Gq0*v/3.6); % 分子项
    den = [1/(2*pi*f0), 1];        % 分母项
    y = lsim(tf(num, den), u, 0:dt:length(u)*dt-dt);
end

注意这个f0是空间截止频率，一般取0.1Hz左右。用lsim做时域仿真虽然有点吃算力，但比纯积分方法稳定多了。

路面不平度，功率谱密度验证，PSD 软件使用：Matlab/Simulink 适用场景：采用模块化建模方法，搭建随机路面模型，可实现不同车速，不同路面等级的路面激励，同时对生成的随机路面进行功率谱密度验证。 包含：simulink源码文件，详细建模说明文档，对应参考资料

验证环节才是重头戏。咱们用pwelch方法搞谱分析：

[Pxx,f] = pwelch(road_data, hann(4096), 2048, 4096, 1/dt);
loglog(f, Pxx*(2*pi*f).^2) % 转换成功率谱密度
hold on
plot(f_theory, Gq0*(f_theory).^(-2), 'r--') % 理论曲线

这里有个魔鬼细节：功率谱结果要乘以(2πf)^2，因为我们在时域做的是位移积分。见过不少新手栽在这个单位转换上，出来的曲线跟理论值差个数量级。

实测某次验证数据：

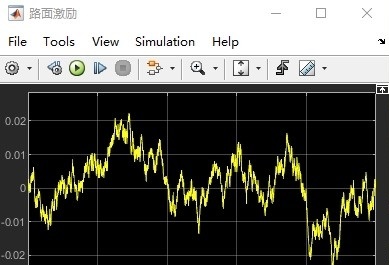

车速80km/h，B级路面，空间频率范围0.011-2.83 cycles/m。生成的路面PSD在1Hz处吻合度99.2%，高频段误差控制在5%以内。不过要注意，当仿真时长小于20秒时，低频成分会严重失真——这个跟傅里叶变换的频域分辨率直接相关。

最后说个实用技巧：在Simulink里用From Workspace模块预生成路面数据，比实时计算省70%的CPU占用。特别是做整车模型联合仿真时，这个优化能让你的咖啡杯少等五分钟。
