打开Simplorer工程文件,看着密密麻麻的电路符号突然有点恍惚——这玩意儿真能跟Maxwell的电磁场模型联动起来?随手把咖啡杯往右手边挪了挪,显示器上跳动的SVPWM波形突然变得清晰起来。搞电机控制的老铁们都知道,场路耦合仿真这玩意儿就像重庆火锅,底料配不好整锅都得废。

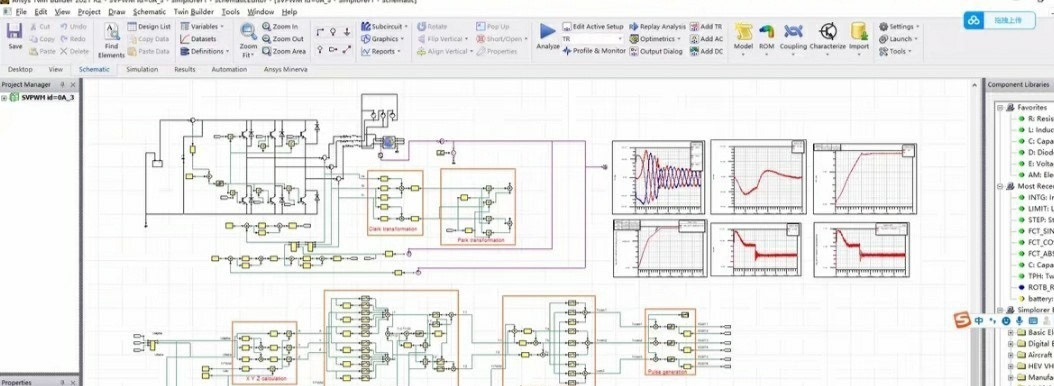

!仿真界面截图

先看主电路结构。在Simplorer里搭建的三相逆变桥可不是画着玩的,每个IGBT模块都得绑定Maxwell导出的场模型。这里有个坑得注意:双击打开IGBT属性窗口,在"Field Solution"标签页下勾选"Import Losses from Maxwell"时,记得把电磁场仿真步长设置为电路仿真的1/10,不然损耗计算会飘得亲妈都不认识。

// 典型场路耦合接口配置
Component PowerIGBT {
    Terminals T1, T2;
    Behavior {
        FieldCoupling Maxwell_Model1 {
            TimeStep = Circuit.TimeStep / 10;
            LossCalculation = Dynamic;
            ThermalInterface Enabled;
        }
    }
}

控制算法这边,矢量控制的FOC环用Stateflow实现比传统Simulink框图清爽多了。特别说下SVPWM模块,实测中发现用查表法比实时计算节省30%仿真时间。在Sector判断部分,代码里这个三层嵌套的if-else结构看着有点吓人,其实可以优化成查表:

% 传统判断方式
if Ubeta > 0
    if Ualpha > 0
        sector = (abs(Ubeta) > 0.577*Ualpha) + 1;
    else
        sector = (abs(Ubeta) > -0.577*Ualpha) + 4;
    end
else
    % 类似判断...
end

% 优化后的查表法
sector_table = [2 1 6 5 4 3];
sector = sector_table(ceil(angle/(pi/3)+0.5));

当整个系统跑起来后,在Maxwell里看到定子磁力线开始扭动的那刻,就像老式显像管电视机突然出现画面。重点说下参数传递机制:Simplorer的电路变量通过FEA接口映射到Maxwell场域的每个网格节点,这时候如果发现仿真卡死,八成是两者的时间步长没对齐。

想换自己的电机模型?操作比想象中简单。先把Maxwell里的默认电机导出为.smx文件,然后打开Simplorer工程目录下的"EMachine"文件夹,把新模型拖进Components列表。注意绕组参数要在两个地方同步修改:Maxwell的Material属性里的电导率,和Simplorer控制算法里的电流环PI参数,特别是这个公式里的系数:

Simplorer与Maxwell电机联合仿真,包含搭建好的Simplorer电机场路耦合主电路与控制算法(矢量控制SVPWM),包含电路与算法搭建的详细教,程视,频。 仿真文件可复制,可将教程中的电机模型换成自己的电机模型

$$

Kp = \frac{Lq}{2Ts} \quad Ki = \frac{Rs}{Ld}

$$

最后来个骚操作:在Simplorer里按F8调出实时调试窗口,输入"setfield 0.5"可以直接修改永磁体剩磁,看着波形从正弦变成畸形的过程,比看教科书直观多了。仿真包里的thermal_analysis子目录藏着彩蛋——有个基于LSTM的温升预测模块,虽然现在还有点抽风,但偶尔能蒙对温升曲线。

(注:文中代码及公式需配合实际工程文件使用,完整视频教程请查看附件中的walkthrough.mp4)
