在自动化控制领域，确保电机在不同负载下稳定运行于指定转速是一项关键任务。今天就和大家分享一个基于三菱FX3U PLC实现PID恒速控制变频器的实例，利用编码器测量电机转速，形成闭环控制，应对负载变化。

1. 整体控制思路

通过编码器实时监测电机转速，将转速反馈给PLC。当负载变化导致电机实际转速偏离指定转速时，PLC利用PID算法进行运算，通过模拟量输出调节变频器的频率，进而控制电机转速回到指定值，实现闭环稳定控制。

2. PLC程序编写

2.1 编码器信号处理

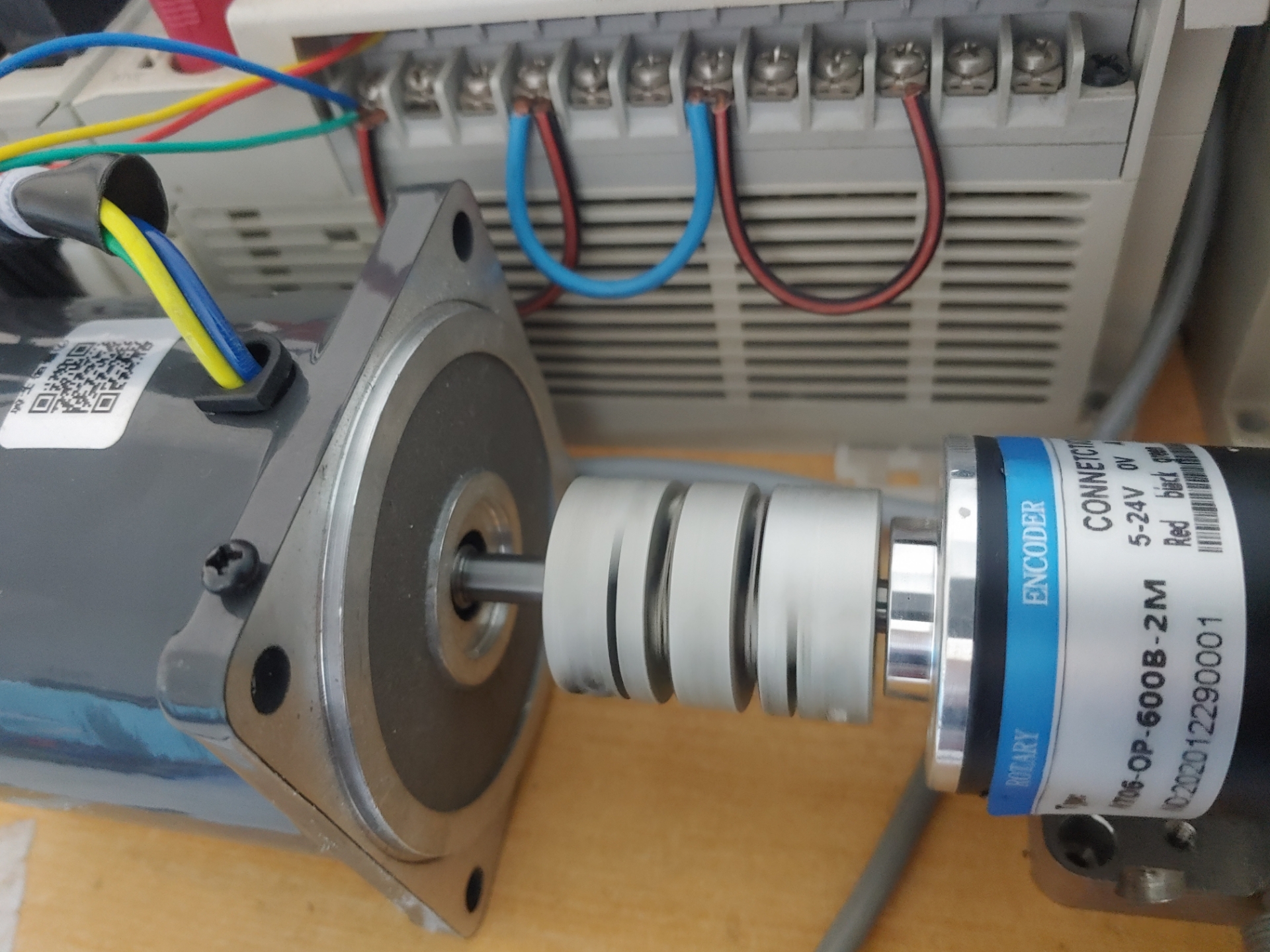

在三菱FX3U中，我们可以利用高速计数器来处理编码器信号。比如，如果编码器连接到X0、X1端子（AB相编码器），可以使用如下指令进行高速计数器初始化：

LD M8000
MOV K1 C251 // 将高速计数器C251设置为16位增计数模式，对应X0、X1输入

这里，通过MOV指令将K1传送给C251，设定其工作模式。C251会对编码器输入的脉冲进行计数，以此来反映电机的转速。

2.2 PID控制算法实现

三菱FX3U内置了PID指令，使用起来较为方便。假设我们的设定转速存储在D100，实际转速反馈值存储在D102（来自高速计数器换算后的值），PID运算结果输出到D104（用于控制模拟量输出），则可以这样编写PID程序：

LD M8000
PID D100 D102 D104 K100 K1000 K1000 K0 // 调用PID指令

这里，第一个参数D100是设定值，第二个D102是反馈值，第三个D104是输出值。后面的K100、K1000、K1000分别是比例系数、积分时间、微分时间，根据实际情况进行调整。K0表示无偏移量。在实际应用中，可能需要多次试验这些参数，以达到最佳的控制效果。比如，如果发现系统响应过快，出现超调，可以适当增大积分时间，让系统更加平稳。

2.3 模拟量输出控制变频器

三菱FX3U一般搭配模拟量输出模块，如FX3U - 2DA。假设模拟量输出模块占用通道为CH1，将PID运算结果D104转换为0 - 10V（对应变频器0 - 50Hz频率范围）输出到变频器：

LD M8000
MOV D104 D200 // 将PID运算结果传送到D200
FROM K0 K1 D200 K1 // 将D200的值传送到模拟量输出模块CH1

这里，先将PID运算结果D104传送到D200，再通过FROM指令将D200的值传送到模拟量输出模块的CH1通道，实现对变频器频率的控制。

3. 触摸屏程序设计

3.1 界面布局

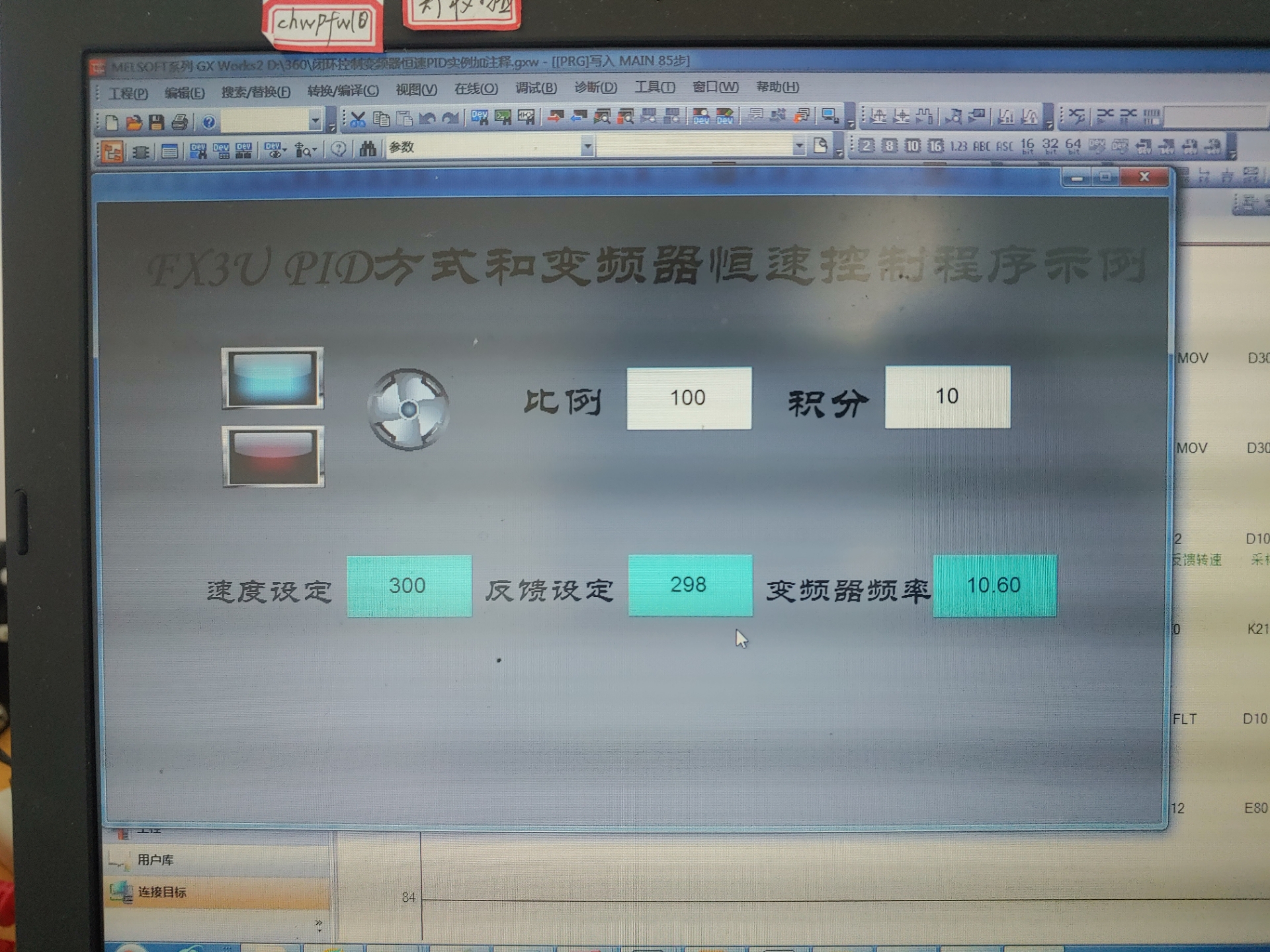

触摸屏界面要设计简洁明了，包含转速设定值输入框、实际转速显示区、运行/停止按钮等元素。在威纶通触摸屏软件中，新建一个窗口，在窗口中添加数值输入元件，关联PLC中的D100寄存器，用于设定转速。再添加数值显示元件，关联D102寄存器，实时显示电机实际转速。最后添加按钮元件，关联PLC的控制继电器，实现电机的运行与停止控制。

3.2 数据交互设置

为了保证触摸屏与PLC之间数据的实时准确交互，需要正确设置通信参数。比如使用RS485通信方式时，在触摸屏软件的系统参数设置中，设置波特率、数据位、停止位等参数与PLC的通信设置一致。例如，波特率设置为9600bps，数据位8位，停止位1位，无奇偶校验。这样，操作人员就可以通过触摸屏方便地对系统进行监控和操作。

4. 总结

通过上述PLC和触摸屏程序的设计，我们成功实现了基于三菱FX3U的PID恒速控制变频器系统。这个闭环控制系统能够有效应对负载变化，保持电机稳定运行在指定转速。在实际调试过程中，要注意参数的优化调整，比如PID参数以及编码器与转速的换算关系等，确保系统达到最佳性能。希望这个实例能为大家在自动化控制项目中提供一些参考和帮助。
