在金属加工车间里，切铁板跟切豆腐似的设备，背后都藏着PLC和组态软件的完美配合。今天咱们用S7-200 PLC和组态王6.55，来拆解这类切割设备的控制套路。

一、硬件搭台子先走起

整个系统的骨架就是PLC+传感器+执行机构。以剪板机为例，核心配置：

• CPU224XP自带14DI/10DO
• 扩展EM223数字量模块（16DI/16DO）
• 4路模拟量输入EM231
• 液压阀组控制刀架
• 旋转编码器做位置反馈

IO分配表长这样：

二、梯形图里的控制哲学

来看这段保命的急停处理逻辑：

Network1
LDN   I0.0      //急停常闭触点
TON   T37, 50   //0.5秒延时防抖
=     M0.0      //急停状态标志

Network2
LD    M0.0
O     I0.1      //安全光幕触发
AN    M0.2      //非自动模式
=     Q0.0      //切断液压输出

这里用了两个套路：硬件急停直接切断输出回路，软件层面做状态锁存。T37定时器是防现场误触的，毕竟工人师傅的手比PLC快多了。

基于S7-200 PLC和组态王组态切片机控制系统 基于S7-200 PLC和组态王组态剪板机控制系统 基于S7-200 PLC和组态王组态剪切机控制系统 带解释的梯形图接线图原理图图纸，io分配，组态画面

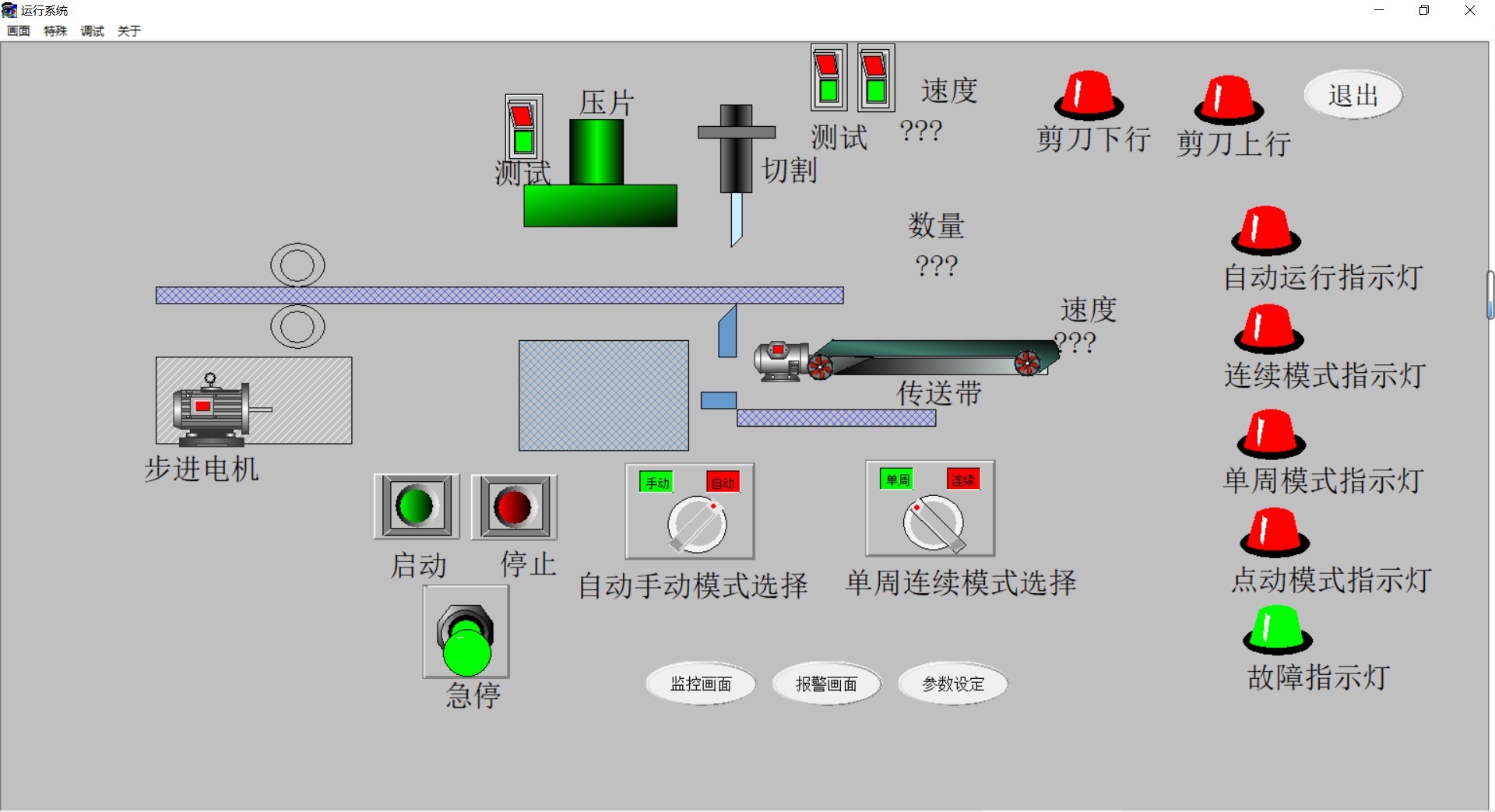

三、组态画面不是花瓶

在组态王里搞个带灵魂的操作界面得注意这些细节：

1. 刀架动画用直线移动结合PLC的VD200位置寄存器：

//画面脚本
LONG position;
position = \\本站点\VD200;
SetTop(rect_knife, 300 - position/10);

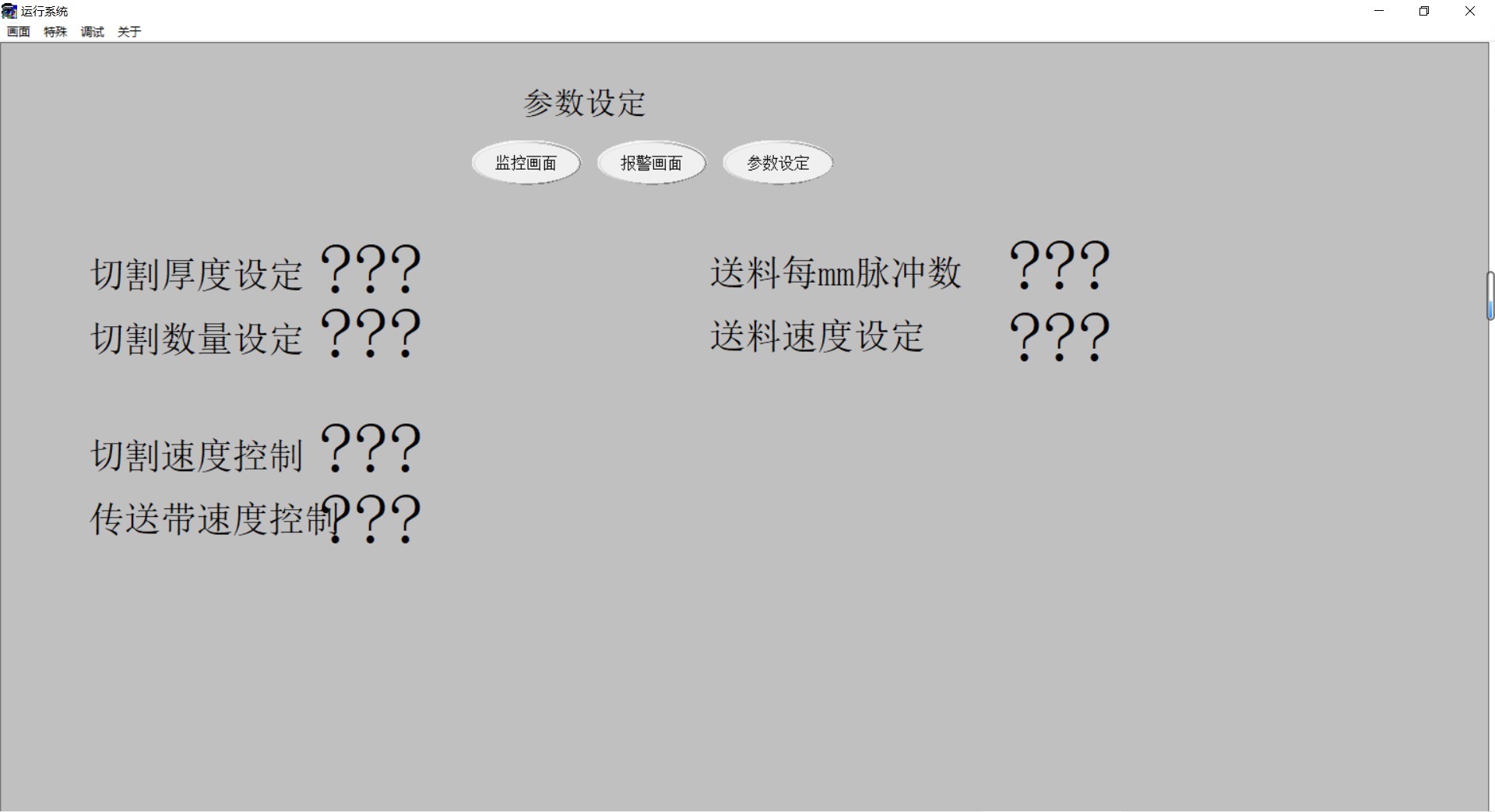

1. 参数设置框要带范围限制：

if(新输入值 < 0){
    MessageBox("厚度不能为负！");
    InputValue = 旧值;
}

1. 历史曲线窗口记得开异步查询，别卡死整个界面：

SELECT TOP 1000 DateTime, Pressure
FROM RuntimeData
WHERE DateTime > '{开始时间}'

四、调试翻车实录

去年在东莞调试时遇到的玄学问题：编码器读数总在200-220之间跳变。最后发现是变频器接地没做独立回路，干扰了模拟量通道。解决方法简单粗暴——从PLC的M端子单独拉条地线到编码器外壳。

现在流行把HMI画面做成手机适配的web页面，但组态王有个隐藏技能：用内置的WebServer控件+HTML5就能搞，比重新开发上位机省事得多。下次可以专门聊聊这个骚操作。

搞工业控制就像炒菜，PLC是灶台火候，组态软件是摆盘造型，两者配合好了才能做出米其林大餐。下回咱们试试用这套系统控制激光切割机，那又是另一个刺激的故事了。
