最近在研究非对称介电超表面BIC相关内容，和大家分享下我利用Comsol进行复现相关图形的过程。

一、背景介绍

BIC（Bound States in the Continuum）即连续谱中的束缚态，在光学领域有着独特的性质。非对称介电超表面为实现和调控BIC提供了一种有效的途径。通过精心设计超表面的结构和参数，可以观察到特定的光学现象，而这些现象常以各种图形来展示。

二、模型建立与关键代码

在Comsol中建立非对称介电超表面模型，首先定义几何结构。比如，我们可能构建一个周期性的超表面结构，假设超表面由一系列的柱状结构组成，这里简单给出定义结构尺寸的代码示例（以Comsol的脚本语言为例）：

% 定义超表面单元尺寸
a = 500e-9; % 周期长度，单位米
r = 100e-9; % 柱状结构半径，单位米
h = 200e-9; % 柱状结构高度，单位米

这里我们定义了超表面的周期长度a，柱状结构半径r以及高度h。这些参数对于后续观察和复现BIC相关现象至关重要。

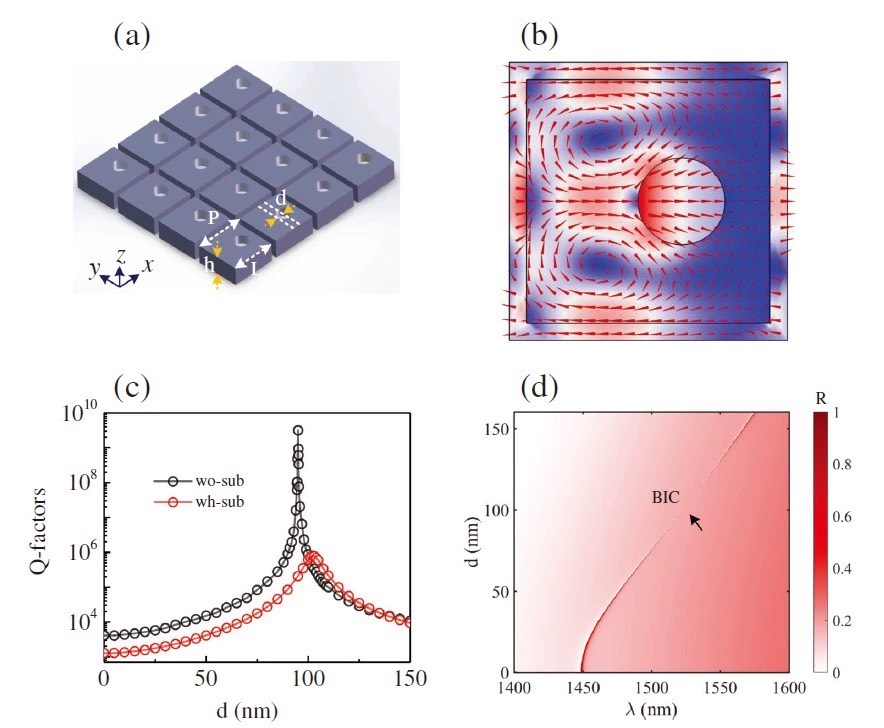

comsol复现-非对称介电超表面bic 复现以下所有图

接下来设置材料属性，介电超表面通常由具有特定介电常数的材料构成。

% 设置材料介电常数
epsilon = 12; % 示例介电常数

在这个例子中，我们设定材料的介电常数为12，不同的材料和实际需求会有不同的介电常数取值，它会影响光与超表面的相互作用。

三、求解设置与模拟

完成模型构建后，设置求解器。我们一般会选择频域求解器来分析特定频率下的光学响应。

% 选择频域求解器
solver = model.sol('sol1');
solver.study('std1').feature('freq');
solver.study('std1').feature('freq').set('f', 3e14); % 设置频率为3e14 Hz

这里我们选择了求解器sol1，并在其对应的研究std1中设置为频域分析，同时将频率设置为3e14 Hz。这个频率的选择基于我们想要研究的具体光学频段。

四、复现图形

（一）反射率随频率变化图

要复现反射率随频率变化的图，我们需要在不同频率下计算反射率。

% 频率扫描计算反射率
freq_range = linspace(2e14, 4e14, 100); % 频率范围2e14到4e14 Hz，100个点
reflection = zeros(size(freq_range));
for i = 1:length(freq_range)
    solver.study('std1').feature('freq').set('f', freq_range(i));
    solver.solve;
    reflection(i) = model.eval('refl'); % 假设refl是定义好的反射率变量
end

上述代码通过循环在设定的频率范围内进行扫描，每次改变频率后求解模型，并记录对应的反射率。之后利用Comsol的后处理功能或者导出数据到外部绘图软件（如Matlab），就能绘制出反射率随频率变化的曲线。

（二）电场分布示意图

为了得到电场分布示意图，在求解完成后，我们通过以下方式可视化电场：

% 可视化电场分布
model.result('int1').create('surf1');
model.result('int1').feature('surf1').set('expr', 'E'); % E为电场强度变量
model.result('int1').feature('surf1').run;

这段代码创建了一个表面绘图对象surf1，并将其表达式设置为电场强度E，运行后就能在Comsol的图形界面中看到电场分布的可视化结果，根据需要调整视角和颜色映射等设置，就能得到我们想要复现的电场分布示意图。

通过以上步骤和代码操作，基本能够在Comsol中复现非对称介电超表面BIC相关的各种图形，大家在实践中可以根据具体的需求和实际情况对模型和参数进行进一步优化和调整。
