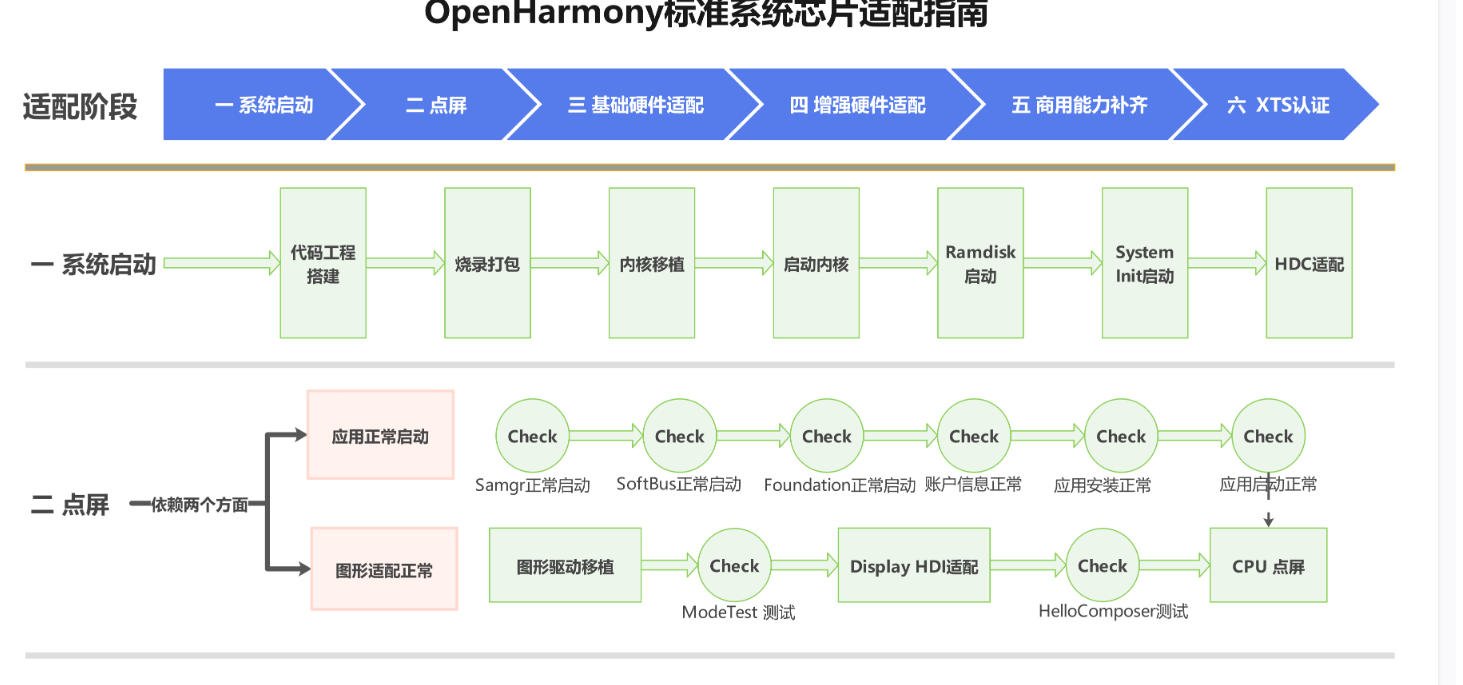

详细解析 OpenHarmony 标准系统芯片适配指南中 “点屏” 这一阶段的深层逻辑。

“点屏”远不仅仅是让屏幕亮起来，它的本质是：验证系统的图形显示子系统与上层应用框架均已正常工作的最终标志。这是一个从底层硬件驱动到顶层应用服务的完整链条。

第二阶段 “点屏” 的逻辑解析

“点屏”成功依赖于两大支柱的稳定：

1. 应用正常启动：确保系统“有东西可显示”。

2. 图形适配正常：确保系统“有能力显示出来”。

这两条线是并行开发、测试，并最终汇合，共同实现“点屏”目标。

支柱一：应用正常启动的逻辑（“有东西可显示”）

这一支柱的目的是确保OpenHarmony的上层应用框架和服务已经能够在目标板上稳定运行。如果这部分失败，即使屏幕亮了，也只能看到一个空的桌面或者卡在启动界面。

其检查逻辑是一个自底向上、逐层验证的过程：

逻辑链条：系统服务 → 分布式能力 → UI框架 → 用户环境 → 应用本身

1. Check Samgr 正常启动

   • 逻辑：Samgr是系统的“服务管理器”，是所有系统服务的注册中心和调度中心。它必须先于所有其他服务启动。验证Samgr，就是在验证系统服务的基石是否稳固。

2. Check SoftBus 正常启动

   • 逻辑：SoftBus是分布式软总线，负责设备内的进程间通信（IPC）和设备间的分布式通信。许多系统服务（如账户、应用安装）都依赖于它进行通信。验证SoftBus，就是在验证系统内部的“神经网络”是否通畅。

3. Check Foundation 正常启动

   • 逻辑：Foundation是UI应用框架的核心，它提供了Ability、窗口管理、事件管理等能力。桌面（Launcher）本身就是一个UI应用。验证Foundation，就是在验证绘制UI的“工具箱”和“规则库”是否就绪。

4. Check 账户信息正常

   • 逻辑：OpenHarmony是一个面向分布式场景的系统，用户账户是体验的核心。许多应用和服务需要在一个合法的用户上下文环境中运行。

5. Check 应用安装正常

   • 逻辑：验证系统的包管理机制（Bundle Manager Service）是否工作正常。如果无法安装应用，那么桌面将是空的。

6. Check 应用启动正常

   • 逻辑：这是最终的验证。通常指系统自带的桌面（Launcher）应用能否正常启动并显示界面。它直接依赖于前面所有步骤的成功。

小结：这一支柱的逻辑是，确保从系统服务到最终的用户应用，整个软件栈是完整且健康的。

支柱二：图形适配正常的逻辑（“有能力显示出来”）

这一支柱的目的是确保从芯片的GPU/显示控制器到屏幕的整个硬件和驱动链路被正确打通。其适配逻辑是一个从底层硬件抽象到上层接口、逐级测试的过程。

逻辑链条：驱动移植 → 基础功能测试 → 接口标准化 → 合成器测试 → 最终点亮

1. 图形驱动移植

   • 逻辑：这是最底层的工作。将芯片厂商提供的GPU/Display驱动代码集成到OpenHarmony内核中，并正确配置时钟、电源、引脚等。这是整个图形显示的基础。

2. Check ModeTest 测试

   • 逻辑：这是一个底层的显示测试工具，用于验证驱动本身是否工作正常。它可以绕过上层复杂的图形框架，直接测试驱动能否设置显示模式（分辨率、刷新率）并输出测试图案。目的是隔离问题，确认“锅”不在驱动层。

3. Display HDI 适配

   • 逻辑：HDI是硬件设备接口，是OpenHarmony为不同硬件能力提供的统一抽象接口。Display HDI适配，就是按照OpenHarmony的标准，实现一套与具体芯片硬件交互的代码。

   • 重要性：它实现了硬件差异的屏蔽。上层图形服务（如Graphics Compositor）只需调用统一的HDI接口，而无需关心底层是哪个厂商的芯片。这是OpenHarmony“南向生态统一”的关键一步。

4. Check HelloComposer 测试

   • 逻辑：Composer是图形合成器，负责将多个应用层级的图形缓冲区（Buffer）合成最终的一帧图像，并送显。HelloComposer是一个简单的合成器测试程序，用于验证：

     • 合成器服务是否正常。

     • 是否能通过Display HDI接口与底层驱动正确交互。

     • 是否能完成基础的合成与送显流程。

   • 这是对 “驱动 → HDI → 合成器” 这个链路的综合测试。

5. CPU 点屏

   • 逻辑：这是最终的点屏手段。在GPU驱动或硬件加速尚未完全调通时，使用CPU进行软件渲染来绘制界面。虽然效率低，但它是验证整个显示链路（从应用绘制 → 合成 → 送显 → 屏幕显示）是否畅通无阻的终极验证方法。一旦CPU点屏成功，证明从软件到硬件的整个路径已经打通。

两大支柱的汇合与整体逻辑

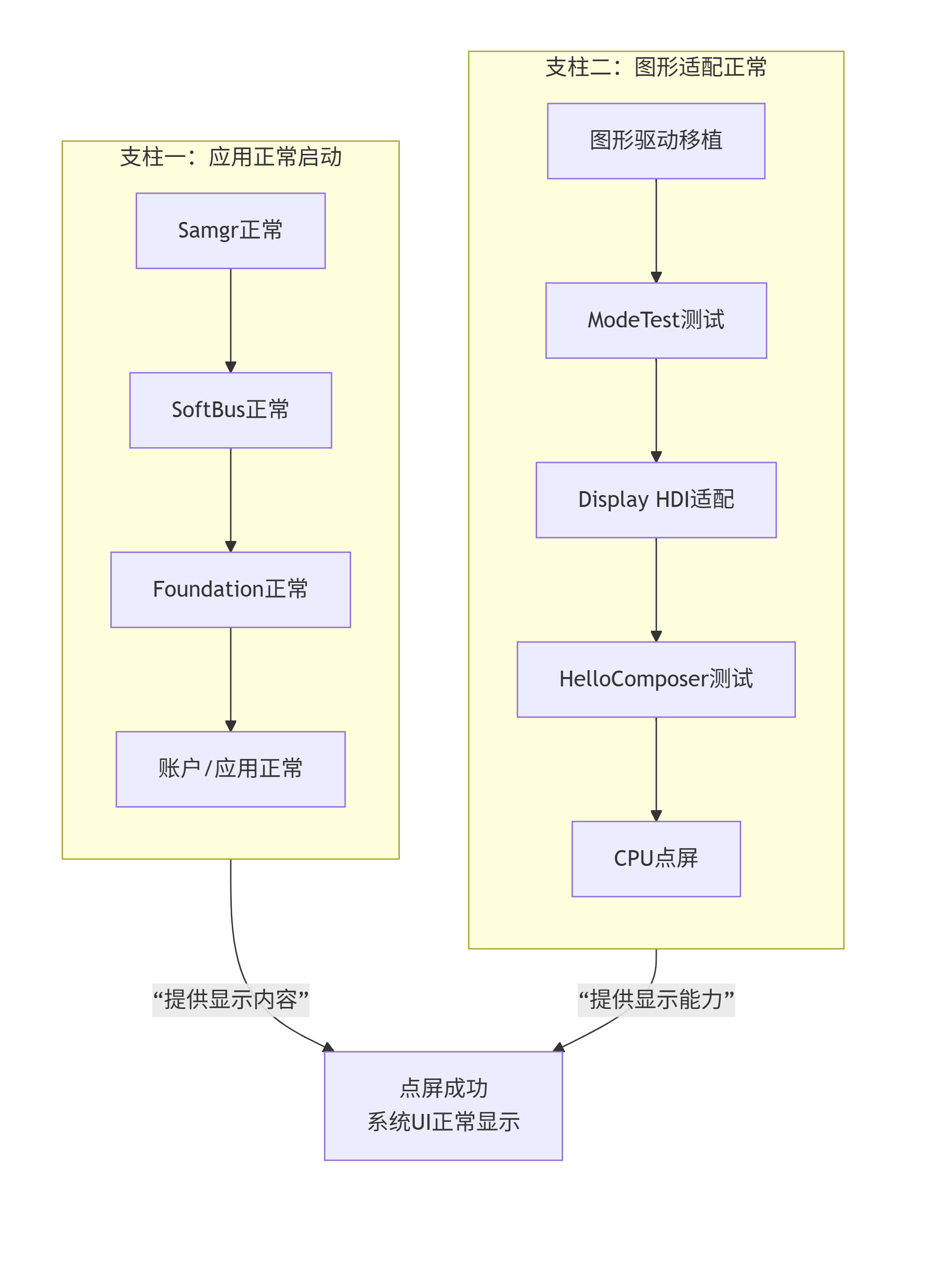

“点屏”的成功，是两大支柱最终汇合的结果，其完整逻辑链条如下图所示：

总结逻辑：

“点屏”阶段的逻辑是一个典型的系统和硬件集成验证过程。它通过两条并行的线索：

• 软件栈线索：从内核驱动到系统服务，再到应用框架，确保生成显示内容的能力。

• 硬件链路线索：从芯片驱动到硬件抽象接口，再到图形合成，确保输出图像信号的能力。

当这两条线索都成功打通并交汇时，系统UI才能稳定地呈现在屏幕上，标志着“点屏”阶段圆满完成，也为后续更复杂的硬件适配（如触控、传感器等）和商用化奠定了基础。
