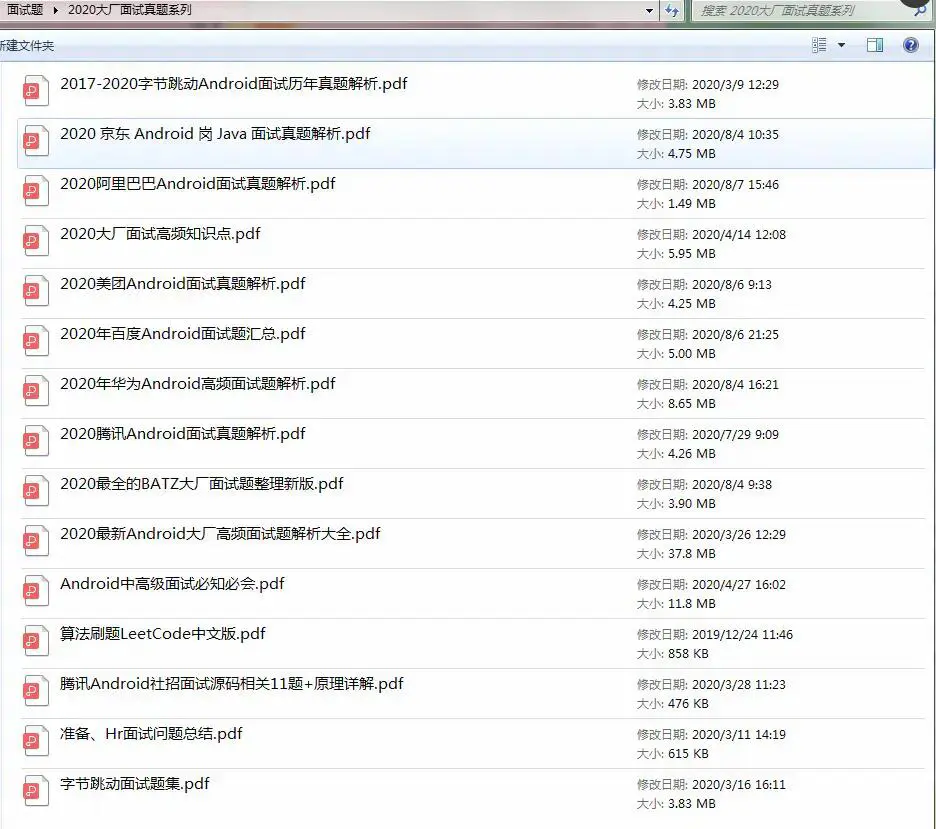

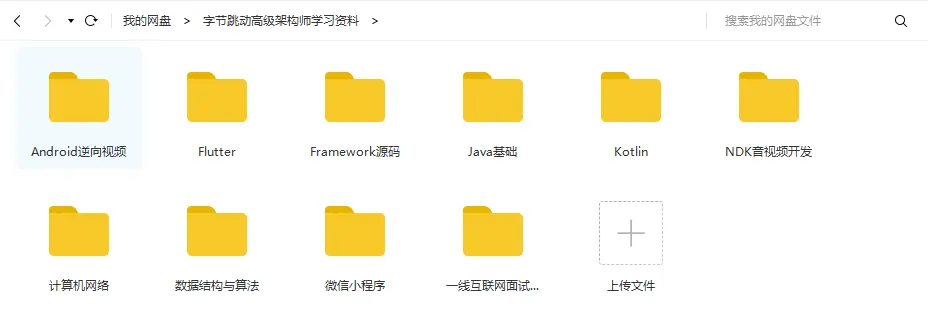

下面是有几位Android行业大佬对应上方技术点整理的一些进阶资料。

网上学习资料一大堆，但如果学到的知识不成体系，遇到问题时只是浅尝辄止，不再深入研究，那么很难做到真正的技术提升。

需要这份系统化学习资料的朋友，可以戳这里获取

一个人可以走的很快，但一群人才能走的更远！不论你是正从事IT行业的老鸟或是对IT行业感兴趣的新人，都欢迎加入我们的的圈子（技术交流、学习资源、职场吐槽、大厂内推、面试辅导），让我们一起学习成长！

当然，Github上也有很多前辈对于Fragment的管理框架，这是 最简单 的解决方案，比如目前比较火的 Fragmentation，以及我司低调的 Yumenokanata大神 函数式架构 的 FragmentManager。它们都经历过若干项目的检验，框架成熟且稳定，其中的设计思想我甚至觉得 整个职业生涯都难以企及。

但我一直没有尝试使用它们，原因是因为Activity的存在，我觉得没有足够的必要在 复杂的场景使用多Fragment去实现，简单的回退栈管理通过Android原生的API也足以实现——可以说，Fragment复杂的管理应用一直是我的 技术盲点。

学习契机

在不久前的Google 2018 I/O大会上，Google正式推出了AndroidJetpack ——这是一套组件、工具和指导，可以帮助开发者构建出色的 Android 应用，这其中就包含了去年推出的 Lifecycle, ViewModel, LiveData 以及 Room。除此之外，AndroidJetpack 还隆重推出了一个新的架构组件：Navigation。

从名字来看，我翻译它叫导航, 我们来看看Google官方对它的描述：

今天，我们宣布推出Navigation组件，作为构建您的应用内界面的框架，重点是让单 Activity 应用成为首选架构。利用Navigation组件对 Fragment 的原生支持，您可以获得架构组件的所有好处（例如生命周期和 ViewModel），同时让此组件为您处理 FragmentTransaction 的复杂性。此外，Navigation组件还可以让您声明我们为您处理的转场。它可以自动构建正确的“向上”和“返回”行为，包含对深层链接的完整支持，并提供了帮助程序，用于将导航关联到合适的 UI 小部件，例如抽屉式导航栏和底部导航。

抛开比较性的话题不谈（StoryBoard VS Navigation?），Navigation的发布让我意识到 这是一个契机，我觉得我有必要花时间去深入了解它——既能 学习新的技术及理念 ，同时又能 查漏补缺，完善自己的Android知识体系（Fragment的管理）。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

这件事立即被我列上日程，过去的一周，我闲暇之际仔细研究了 Navigation, 并略有心得，我尝试写下本文，在总结的同时，希望能够给后来的朋友们一些 系统性的指导建议。如果可能，我甚至希望这篇文章能够做到:

本文不是详细的API说明文档，但仅通过阅读本文，能够对 Navigation 有一个系统性地学习—— 了解它，理解它，最后搞懂它。

这对读写双方都是 一次挑战。完成它的第一步是做到：知道Navigation这个导航组件 怎么用。

了解Navigation

1.官方文档

官方文档 永远是最接近正确和 核心理念 的参考资料 —— 在不久之后，本文可能会因为框架本身API的迭代更新而 毫无意义，但官方文档不会，即使在最恶劣的风暴中，它依然是最可靠的 指明灯：

https://developer.android.com/topic/libraries/architecture/navigation/

其次，一个好的Demo能够起到重要的启发作用，这里我推荐 Google实验室的这个Sample:

项目地址：https://github.com/googlecodelabs/android-navigation项目教程：https://codelabs.developers.google.com/codelabs/android-navigation/#0

这个教程Demo的优势在于，官方为这个Demo提供了 一系列详细的教程，通过一步步，引导学习每一个类或者组件的应用场景，最终完全上手 Navigation。

因为刚刚发布的原因，目前Navigation的中文教程 极其匮乏，许多资料的查阅可能需要开发者 自备梯子。不过请不必担心，本文会力争做到比其它同类文章讲解的 更加全面。

2.Sample展示

我写了一个Navigation的sample，它最终的效果是这样：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传


这是3个简单的Fragment之间跳转的情景，经过 转场动画 的修饰，它们之前的切换非常流畅且自然。在展示的最后，我们可以看到，Fragment2 -> Fragment1的时候，实际上是由用户 点击手机Back键 触发的。

项目结构图如下，这可以帮你尽快了解sample的结构：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

我把这个sample的源码托管在了我的github上，你可以通过点我查看源码。

3.尝试使用Navigation

#### Navigation目前仅AndroidStudio 3.2以上版本支持，如果您的版本不足3.2，请点此下载预览版AndroidStudio

首先介绍Navigation的使用：

无论是否认可，我们都必须承认，Google已经在尝试让Kotlin上位，无论是今年IO大会的 数据展示，还是官方文档上的 代码示例片段，亦或是Google最新 开源Demo的源码，使用语言清一色 Kotlin，本文亦然。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

① 在Module下的build.gradle中添加以下依赖：

dependencies { def nav_version = '1.0.0-alpha01' implementation "android.arch.navigation:navigation-fragment:$nav_version" implementation "android.arch.navigation:navigation-ui:$nav_version"}

② 新建三个Fragment：

//3个Fragment，它们除了layout不同，没有其它区别class MainPage1Fragment : Fragment() { override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View { return inflater.inflate(R.layout.fragment_main_page1, container, false) }}class MainPage2Fragment : Fragment() { override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? { return inflater.inflate(R.layout.fragment_main_page2, container, false) }}class MainPage3Fragment : Fragment() { override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? { return inflater.inflate(R.layout.fragment_main_page3, container, false) }}

③ 新建导航视图文件（nav_graph）

在res目录下新建navigation文件夹，然后新建一个navigation的resource文件，我叫它 nav_graph_main.xml ：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

打开导航视图文件，我们可以在AndroidStudio 3.2版本上，进行可视化编辑，包括选择新增Fragment，或者拖拽，连接Fragment：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

④ 编辑导航视图文件

我们打开Text标签，进入xml编辑的页面，并这样配置:

<?xml version="1.0" encoding="utf-8"?><navigation xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" app:startDestination="@id/page1Fragment"> <fragment android:id="@+id/page1Fragment" android:name="com.qingmei2.samplejetpack.ui.main.MainPage1Fragment" android:label="fragment_page1" tools:layout="@layout/fragment_main_page1"> <action android:id="@+id/action_page2" app:destination="@id/page2Fragment" /> </fragment> <fragment android:id="@+id/page2Fragment" android:name="com.qingmei2.samplejetpack.ui.main.MainPage2Fragment" android:label="fragment_page2" tools:layout="@layout/fragment_main_page2"> <action android:id="@+id/action_page1" app:popUpTo="@id/page1Fragment" /> <action android:id="@+id/action_page3" app:destination="@id/nav_graph_page3" /> </fragment> <navigation android:id="@+id/nav_graph_page3" app:startDestination="@id/page3Fragment"> <fragment android:id="@+id/page3Fragment" android:name="com.qingmei2.samplejetpack.ui.main.MainPage3Fragment" android:label="fragment_page3" tools:layout="@layout/fragment_main_page3" /> </navigation></navigation>

注意：请保证fragment标签下，android:name属性内包名的正确声明。

⑤ 编辑MainActivity

在Activity中配置 Navigation 非常简单，我们首先编辑Activity的布局文件，并在布局文件中添加一个 NavHostFragment :

<?xml version="1.0" encoding="utf-8"?><android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:id="@+id/container" android:layout_width="match_parent" android:layout_height="match_parent" tools:context=".MainActivity"> <fragment android:id="@+id/my_nav_host_fragment" android:name="androidx.navigation.fragment.NavHostFragment" android:layout_width="0dp" android:layout_height="0dp" app:layout_constraintBottom_toBottomOf="parent" app:layout_constraintLeft_toLeftOf="parent" app:layout_constraintRight_toRightOf="parent" app:layout_constraintTop_toTopOf="parent" app:defaultNavHost="true" app:navGraph="@navigation/nav_graph_main" /></android.support.constraint.ConstraintLayout>

这是一个宽和高都 match_parent 的Fragment，它的作用就是 导航界面的容器。

这并不难以理解，我们需要在Activity中通过 Navigation 展示一系列的Fragment，但是我们需要告诉Navigation 和Activity，这一系列的 Fragment 展示在哪——NavHostFragment应运而生，我把它的作用归纳为 导航界面的容器。

这之后，在Activity中添加如下代码：

class MainActivity : AppCompatActivity() { override fun onCreate(savedInstanceState: Bundle?) { super.onCreate(savedInstanceState) setContentView(R.layout.activity_main) } override fun onSupportNavigateUp() = findNavController(this, R.id.my_nav_host_fragment).navigateUp()}

onSupportNavigateUp()方法的重写，意味着Activity将它的 back键点击事件的委托出去，如果当前并非栈中顶部的Fragment, 那么点击back键，返回上一个Fragment。

⑥ 最后，配置不同Fragment对应的跳转事件

class MainPage1Fragment : Fragment() { //隐藏了onCreateView()方法的实现，下同 override fun onViewCreated(view: View, savedInstanceState: Bundle?) { super.onViewCreated(view, savedInstanceState) btn.setOnClickListener { //点击跳转page2 Navigation.findNavController(it).navigate(R.id.action_page2) } }}class MainPage2Fragment : Fragment() { override fun onViewCreated(view: View, savedInstanceState: Bundle?) { super.onViewCreated(view, savedInstanceState) btn.setOnClickListener { //点击返回page1 Navigation.findNavController(it).navigateUp() } btn2.setOnClickListener { //点击跳转page3 Navigation.findNavController(it).navigate(R.id.action_page3) } }}class MainPage3Fragment : Fragment() { override fun onViewCreated(view: View, savedInstanceState: Bundle?) { super.onViewCreated(view, savedInstanceState) //点击返回page2 btn.setOnClickListener { Navigation.findNavController(it).navigateUp() } }}

可以看到，我们对于Fragment 并非是通过原生的 FragmentManager 和 FragmentTransaction 进行控制的。而是通过以下API进行的控制：

Navigation.findNavController(params).navigateUp()
Navigation.findNavController(params).navigate(actionId)

到这里，Navigation最基本的使用就已经讲解完毕了。您可以通过运行预览和示例 基本一致的效果，如果遇到问题，或者有疑问，可以点我查看源码。

理解Navigation

我对于 通过博客归纳总结 的学习方式已近两年，我不断反思，一篇优秀的文章不仅是做到 完整叙述，同时，它更应该体现的是 对思路的整理 并 简洁干净地阐述它们。

做到这点并不容易，首先需要做到的就是 不要仅局限于API的使用——最初的学习中，通过上面的代码，我已经 实现了Fragment的导航。但是，上面的代码中，除了Activity 和 Fragment，其它的东西我一个都不认识。

我感觉很难受，所谓 行百里路半九十，别说九十，这个Navigation，我一窍不通。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

仅有上述示例代码毫无意义，通过它们，更应该将其理解为入门；接下来我们需要做到 了解每一个类的职责，理解框架设计者的思想。

我们先思考这样一个问题：如果让我们实现一个Fragment的导航库，首先要实现什么？

1.NavGraphFragment：导航界面的容器

答案近在眼前。

即使我们使用原生的API，想展示一个Fragment，我们首先也需要 定义一个容器承载它。以往，它可能是一个 RelativeLayout 或者 FrameLayout，而现在，它被替换成了 NavGraphFragment。

这也就说明了，我们为什么要往Activity的layout文件中提前扔进去一个NavGraphFragment，因为我们需要导航的这些Fragment都展示在NavGraphFragment上面。

实际上它做了什么呢？来看一下NavGraphFragment的onCreateView()方法：

public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) { FrameLayout frameLayout = new FrameLayout(inflater.getContext()); frameLayout.setId(getId()); return frameLayout; }

NavGraphFragment内部实例化了一个FrameLayout, 作为ViewGroup的载体，导航并展示其它Fragment。

除此之外，你 应当注意 到在layout文件中，它还声明了另外两个属性：

app:defaultNavHost=“true"app:navGraph=”@navigation/nav_graph_main"

app:defaultNavHost="true"这个属性意味着你的NavGraphFragment将会 拦截系统Back键的点击事件（因为系统的back键会直接关闭Activity而非切换Fragment），你同时 必须重写 Activity的 onSupportNavigateUp() 方法，类似这样：

override fun onSupportNavigateUp() = findNavController(R.id.nav_host_fragment).navigateUp()

app:navGraph="@navigation/nav_graph_main"这个属性就很好理解了，它会指向一个navigation_graph的xml文件,这之后，NavGraphFragment就会 导航并展示对应的Fragment。

在我们使用Navigation的第一步，我们需要：

在Activity的布局文件中显示声明NavGraphFragment，并配置 app:defaultNavHost 和 app:navGraph属性。

2.nav_graph.xml：声明导航结构图

NavGraphFragment作为Activity导航的容器，然后，其 app:navGraph 属性指向一个navigation_graph的xml文件，以声明其 导航的结构。

NavGraphFragment在获取并解析完这个xml资源文件后，它首先需要知道的是：

类似APP的home界面，NavGraphFragment首先要导航到哪里?

在navigation的根节点下，我们需要处理这样一个属性：

app:startDestination=“@id/page1Fragment”

Destination 是一个很关键的单词，它的直译是 目的地。 app:startDestination属性便是声明这个id对应的 Destination 会被作为 默认布局 加载到Activity中。这也就说明了，为什么我们的sample，默认会显示 MainPage1Fragment。

现在，我们的app默认展示了MainPage1Fragment, 那么接下来，我们如何实现跳转逻辑的处理呢？

3.Action标签：声明导航的行为

我们声明了这样一个Action标签，这是一个 导航的行为：

<action android:id="@+id/action_page2" app:destination="@id/page2Fragment" />

app:destination的属性，声明了这个行为导航的 destination（目的地），我们可以看到，它会指印跳转到 id 为 page2Fragment 的Fragment（也就是 MainPage2Fragment）。

android:id 这个id作为Action唯一的标识，在Fragment的某个点击事件中，我们通过id指向 对应的行为，就像这样：

btn.setOnClickListener { //点击跳转page2Fragment Navigation.findNavController(it).navigate(R.id.action_page2)}

此外，Navigation还提供了一个 app:popUpTo 属性，它的作用是声明导航行为 将 返回到 id对应的Fragment，比如，直接从Page3 返回到 Page1。

此外，Navigation 对导航行为还提供了 转场动画 的支持，它可以通过代码这样实现：

<action android:id="@+id/confirmationAction" app:destination="@id/confirmationFragment" app:enterAnim="@anim/slide_in_right" app:exitAnim="@anim/slide_out_left" app:popEnterAnim="@anim/slide_in_left" app:popExitAnim="@anim/slide_out_right" />

篇幅原因，这些anim的xml文件我并未展示在文中，如有需求，请参考Sample代码。

其实Navigation 还提供了对Destination之间 参数传递 的支持，以及对SubNavigation标签的支持，以方便开发者在xml文件中 复用fragment标签 ——甚至是对 Deep Link 的支持，但这些拓展功能本文不再叙述。

4.Fragment：通过代码声明导航

其实在3中我们已经讲解了导航代码的使用,我们以Page2为例，它包含了2个按钮，分别对应 返回Page1 和 进入Page3 两个事件：

btn.setOnClickListener { Navigation.findNavController(it).navigateUp()}btn2.setOnClickListener { Navigation.findNavController(it).navigate(R.id.action_page3)}

Navigation.findNavController(View) 返回了一个 NavController ,它是整个 Navigation 架构中 最重要的核心类，我们所有的导航行为都由 NavController 处理，这个我们后面再讲。

我们通过获取 NavController，然后调用 NavController.navigate()方法进行导航。
