​一. 背景

从项目发展来看，随着业务迭代，我们 Fragment 之间的跳转越来越多：

Android 客户端组件化之后，由于团队基础的架构单个的业务组件规约是一个Activity 当中包含着多个Fragment。因此随着业务的迭代Fragment会越来越多，Fragment 之间的跳转，按照现有的方法，是采用封装的ReplaceFragment 方法，会有大量的跳转逻辑埋藏在代码里面令人头疼，也严重不符合单一职责。需要一种新的方案来进行Fragment 之间的管理。

从 Android 发展来看，简单的 Intent 无法满足界面跳转需求：

从一个界面跳转到另一界面，这是安卓开发的基础部分。过去，你可以使用 Intent 交互来完成此操作，在简单的情况下，例如单击按钮，这很容易。但如果你想做一些稍微复杂的事情呢？例如，像底部导航这样常见模式。你需要确保不仅你的底部导航视图可以真的导航，而且还要突出显示正确的按钮。而且它以统一的方式处理后台堆叠，这样用户就不会失去方向或迷茫。像这样的案例是新导航组件闪耀的地方。

Navigation 的出现：

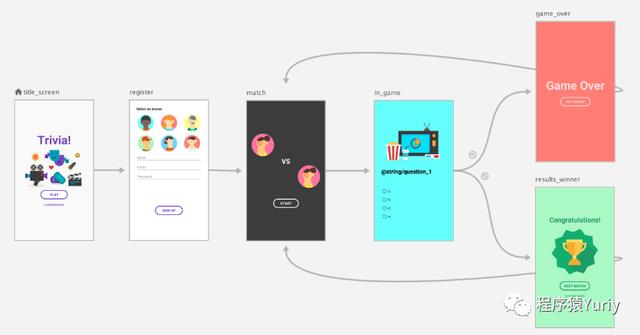

该导航组件是一个可简化安卓导航的插件和工具。除了使底部导航等常见模式的设置更容易之外，该组件还处理后台堆栈，fragment 切换，参数传递，基于导航的动画和深层链接。重要的是，它会收集所有这些导航信息，并将其放在你应用程序的一个可视化的导航图。并支持 Deeplink 。

二.Navigation 的配置

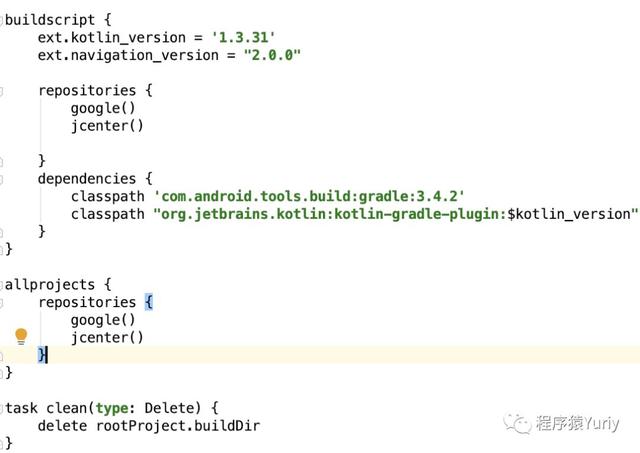

1.在project的build.gradle 添加如下：

2.在app的build.gradle 添加如下：

三.Navigation 的简单跳转

1.添加导航图(类似iOS开发中的StoryBoard)：

• 右击res目录，选择New > Android resource file
• 在New Resource对话中输入文件名nav_graph_main.xml，选择Resource type为Navigation

点击OK后IDE会在navigation目录下生成nav_graph_main.xml文件：

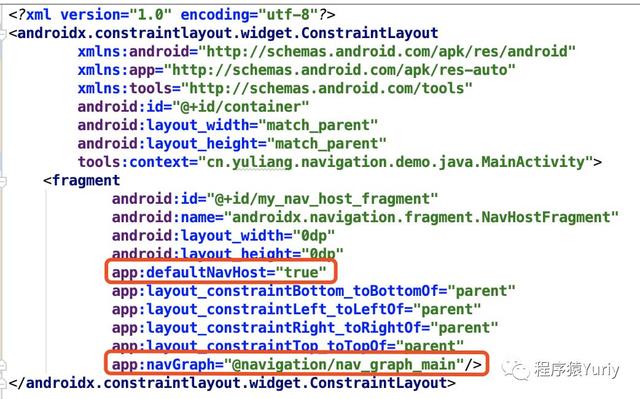

2.在Activity布局中指定Navigation的宿主(Host):

其中，fragment的name一定要是androidx.navigation.fragment.NavHostFragment，app:navGraph输入刚刚生成的导航图位置。

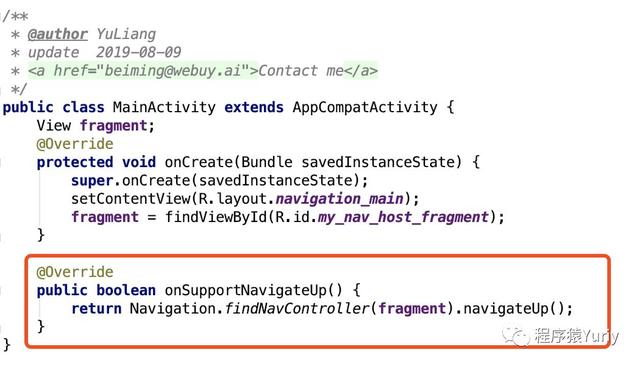

覆写onSupportNavigateUp()方法，如果app:defaultNavHost="true" 表示使用默认的导航host,自动覆盖Activity的back按钮,不用再覆写[AppCompatActivity.onSupportNavigateUp()]

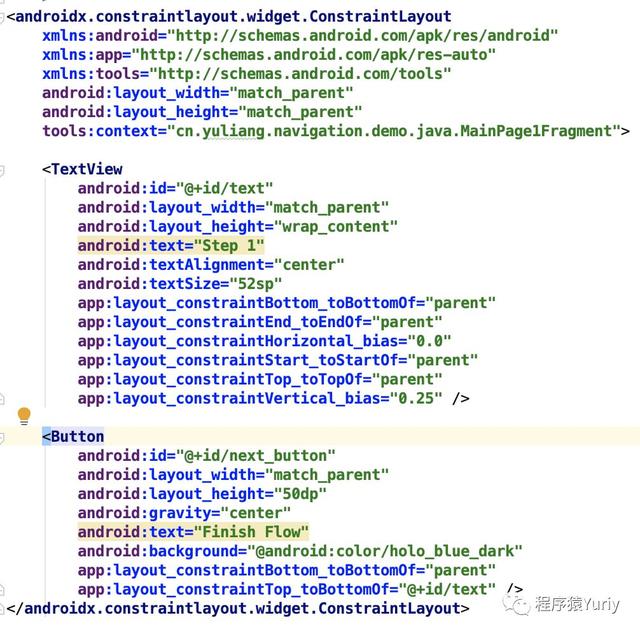

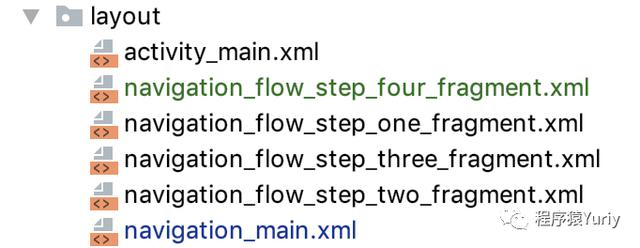

3.自己创建多个fragmet.xml 如下

内容类似如下

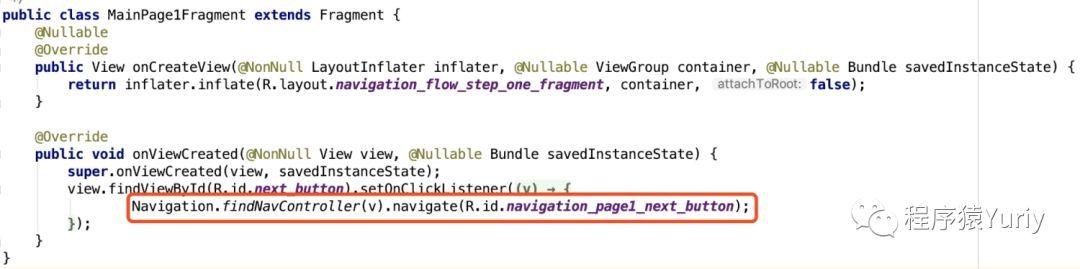

4.Fragment.class 代码实现如下

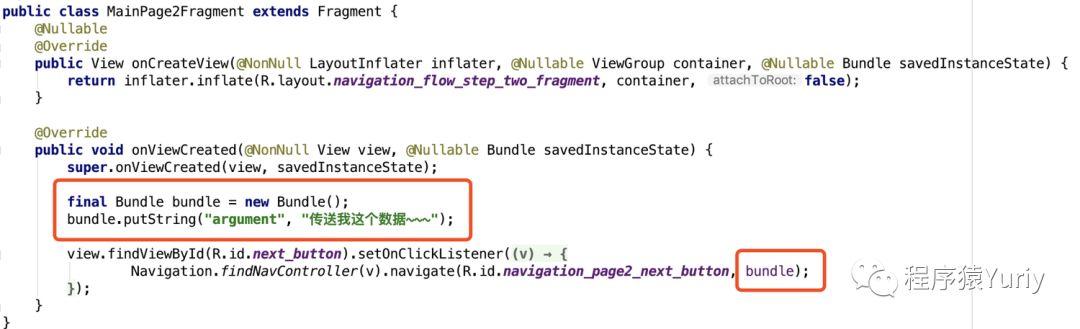

5.Fragment 当中的跳转传参

传参通过Buddle，详见如下：

接收参数如下：

6.返回上前一个Fragment 方法

四、默认的参数跳转设置：

描述：可以用来保证参数不为空

在project的build.gradle当中添加

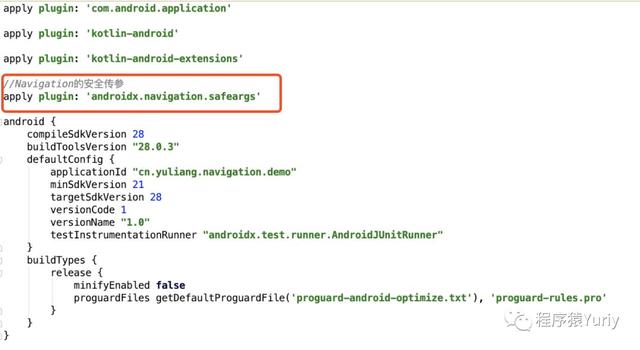

在app的build.gradle 当中添加

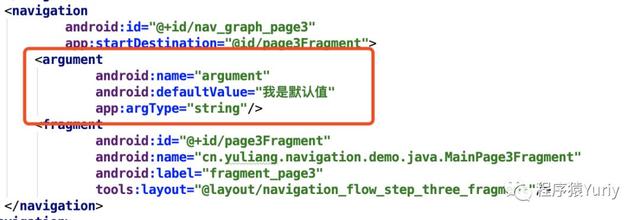

在nav_graph_main.xml 当中添加

argument 有三个属性 name、defaultValue 和 type,

• name 就是名字到时会生成这个名字的 set 和 get 方法，
• defaultValue 是默认值，
• type 就是数据类型，有以下几种可以使用

五、设置跳转的动画

在nav_graph_main.xm当中配置

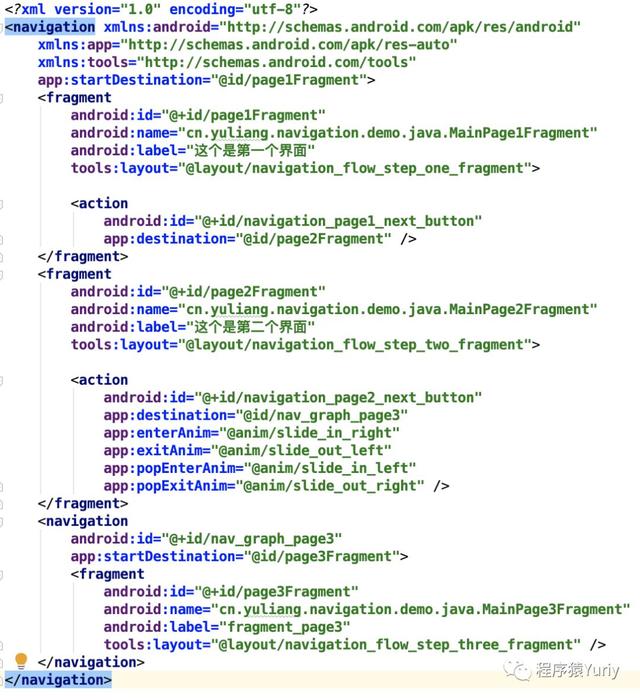

六、导航文件 nav_graph_main.xm 说明

id: 就像写布局的 id 那样需要给个 id 才能找到它

name: 指定哪个 Fragment 类名

tools:layout: fragment的layout

id ：就是这个 action 的 id。

destination：是目的地，要跳转到哪里的。

还可以设置动画

点击下面的Design查看下：

七、Deeplink 的支持

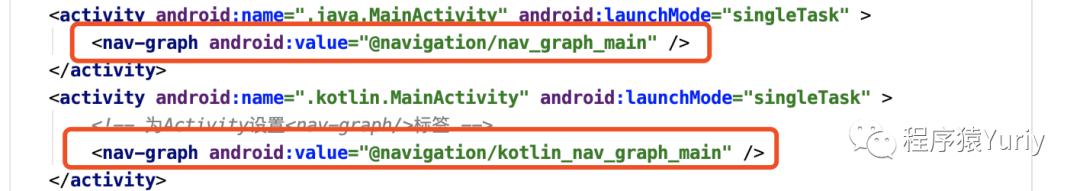

在AndroidMainifest.xml 里面设置：

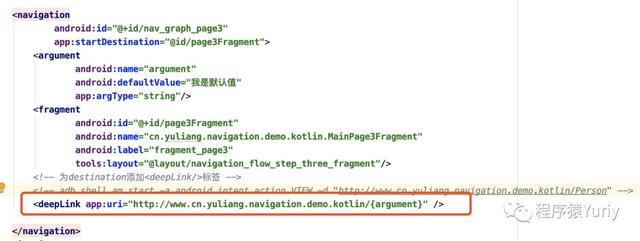

在 Navigation 里面设置：

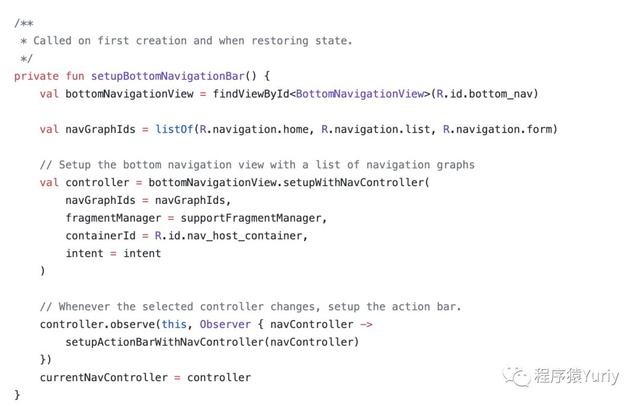

八、类似 ViewPage 的支持

九、源码分析

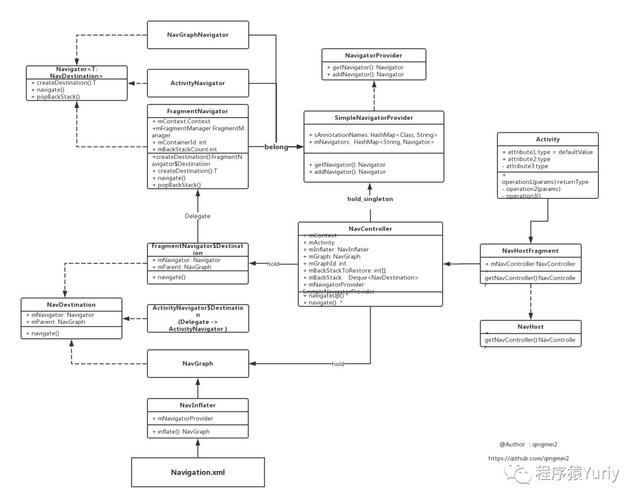

我花了一些时间绘制了 Navigation的UML类图，我坚信，这种方式能帮助你我 更深刻的理解 Navigation的整体架构：

设计 NavHostFragment

NavHostFragment 应当有两个作用：

• 作为Activity导航界面的载体
• 管理并控制导航的行为

前者的作用我们已经说过了，我们通过在NavHostFragment的创建时，为它创建一个对应的FrameLayout作为 导航界面的载体：

Group container, @Nullable Bundle savedInstanceState) {FrameLayout frameLayout = new FrameLayout(inflater.getContext());  frameLayout.setId(getId());  return frameLayout;   }

public View onCreateView(@NonNull LayoutInflater inflater, @Nullable View

我们都知道代码设计应该遵循 单一职责原则，因此，我们应该将 管理并控制导航的行为 交给另外一个类，这个类的作用应该仅是 控制导航行为，因此我们命名为 NavController。

Fragment理应持有这个NavController的实例，并将导航行为 委托 给它，这里我们将 NavController 的持有者抽象为一个 接口，以便于以后的拓展。

于是我们创造了 NavHost 接口，并让NavHostFragment实现了这个接口：

public interface NavHost {    NavController getNavController();}

为了保证导航的 安全，NavHostFragment 在其 作用域 内，理应 有且仅有一个NavController 的实例。

这里我们驻足一下，请注意API的设计，似乎 Navigation.findNavController(View)，参数中传递任意一个 view的引用似乎都可以获取 NavController——如何保证 NavController 的局部单例呢？

事实上，findNavController(View)内部实现是通过 遍历 View树，直到找到最底部 NavHostFragment 中的NavController对象，并将其返回的：

private static NavController findViewNavController(@NonNull View view) {        while (view != null) {           NavController controller = getViewNavController(view);            if (controller != null) {                return controller;            }            ViewParent parent = view.getParent();            view = parent instanceof View ? (View) parent : null;         }        return null;  }

设计 NavController

站在 设计者 的角度，NavController 的职责是：

• 1.对navigation资源文件夹下nav_graph.xml的 解析
• 2.通过解析xml，获取所有 Destination(目标点)的 引用 或者 Class的引用
• 3.记录当前栈中 Fragment的顺序
• 3.管理控制 导航行为

NavController 持有了一个 NavInflater ,并通过 NavInflater 解析xml文件。

这之后，获取了所有 Destination(在本文中即Page1Fragment , Page2Fragment , Page3Fragment ) 的 Class对象，并通过反射的方式，实例化对应的 Destination，通过一个队列保存：

private NavInflater mInflater;  //NavInflaterprivate NavGraph mGraph;        //解析xml，得到NavGraphprivate int mGraphId;           //xml对应的id，比如 nav_graph_main//所有Destination的队列,用来处理回退栈 private final Deque mBackStack = new ArrayDeque<>();

这看起来没有任何问题，但是站在 设计者 的角度上，还略有不足，那就是，Navigation并非只为Fragment服务。

先不去吐槽Google工程师的野心，因为现在我们就是他，从拓展性的角度考虑，Navigation是一个导航框架，今后可能 并非只为Fragment导航。

我们应该为要将导航的 Destination 抽象出来，这个类叫做 NavDestination ——无论 Fragment 也好，Activity 也罢，只要实现了这个接口，对于NavController 来讲，他们都是 Destination(目标点)而已。

对于不同的 NavDestination 来讲，它们之间的导航方式是不同的，这完全有可能(比如Activity 和 Fragment)，如何根据不同的 NavDestination 进行不同的 导航处理 呢？

NavDestination 和 Navigator

有同学说，我可以这样设计，通过 instanceof 关键字，对 NavDestination 的类型进行判断，并分别做出处理，比如这样：

if (destination instanceof Fragment) {  //对应Fragment的导航} else if (destination instanceof Activity) {  //对应Activity的导航}

这是OK的，但是不够优雅，Google的方式是通过抽象出一个类，这个类叫做 Navigator ：

public abstract class Navigator {   //省略很多代码,包括部分抽象方法，这里仅阐述设计的思路！    //导航    public abstract void navigate(@NonNull D destination, @Nullable Bundle args,                                     @Nullable NavOptions navOptions);   //实例化NavDestination(就是Fragment)   public abstract D createDestination();    //后退导航    public abstract boolean popBackStack();}

Navigator(导航者) 的职责很单纯：

• 1.能够实例化对应的 NavDestination
• 2.能够指定导航
• 3.能够后退导航

你看，我的 NavController 获取了所有 NavDestination 的Class对象，但是我不负责它 如何实例化 ，也不负责 如何导航 ，也不负责

如何后退 ——我仅仅持有向上的引用，然后调用它的接口方法，它的实现我不关心。

以 FragmentNavigator为例，我们来看看它是如何执行的职责：

public class FragmentNavigator extends Navigator {     //省略大量非关键代码，请以实际代码为主！   @Override   public boolean popBackStack() {        return mFragmentManager.popBackStackImmediate();    }​  @NonNull   @Override  public Destination createDestination() {    // 实际执行了好几层，但核心代码如下，通过反射实例化Fragment       Class extends Fragment> clazz = getFragmentClass();      return  clazz.newInstance();  }​  @Override  public void navigate(@NonNull Destination destination, @Nullable Bundle args, @Nullable NavOptions navOptions)       // 实际上还是通过FragmentTransaction进行的跳转处理      final Fragment frag = destination.createFragment(args);      final FragmentTransaction ft = mFragmentManager.beginTransaction();      ft.replace(mContainerId, frag);      ft.commit();      mFragmentManager.executePendingTransactions();   }}

不同的 Navigator 对应不同的 NavDestination，FragmentNavigator 对应的是 FragmentNavigator.Destination，你可以把他理解为案例中的 Fragment ，有兴趣的朋友可以自己研究一下。

总结：

优点：减少Fragment 当中跳转相关的代码 ，更符合单一职责设计原理。缺点：多了一个xml。

Demo 地址 ：

Navigation 跳转Demo：

https://github.com/YuriyPiKachu/NavigationDemo.git

Navigation 底部导航栏切换Demo ：

https://github.com/YuriyPiKachu/NavigationAdvancedSample.git

Navigation 官网：

https://developer.android.google.cn/guide/navigation/
