1 生成mcs文件

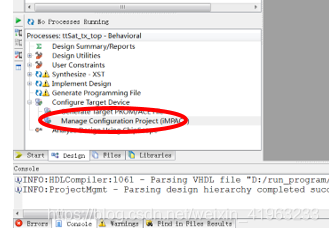

第一步，双击iMPACT

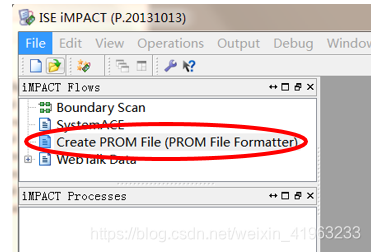

第二步，在如下界面，双击Creat Prom File。

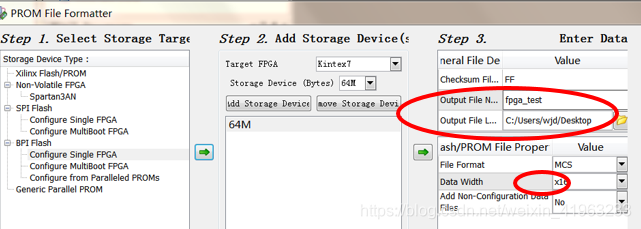

第三步，在step1中，单击BPI Flash下的Configure Single FPGA，再单击蓝色右箭头。（根据实际需求设置）



第四步，FPGA型号选择Kintex7，Storage Device选择64M 单击Add Storage Device，选中64M,再单击蓝右箭头。



第五步 在step3中设置输出mcs文件名与文件存放地址 Data_width设置为x16,其他不变，选择OK。



第六步 单击OK选择bit文件



第七步，打开bit所在的路径，选择要使用的bit文件，完成之后单击打开。

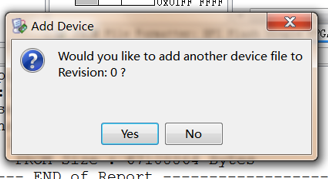

此处选择No。

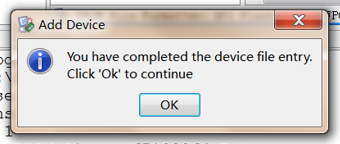

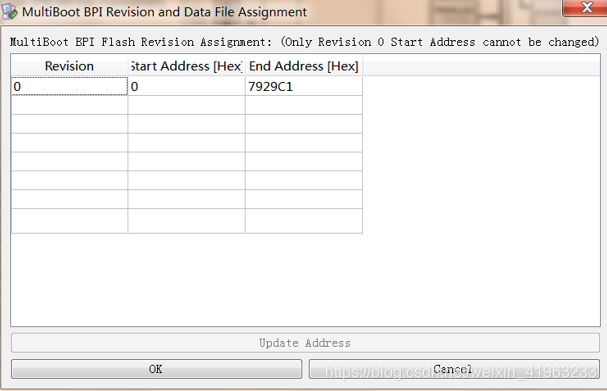

单击ok。



单击OK。

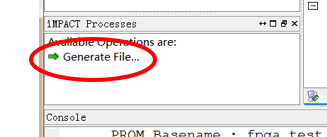

第八步，双击generate，生成mcs文件。

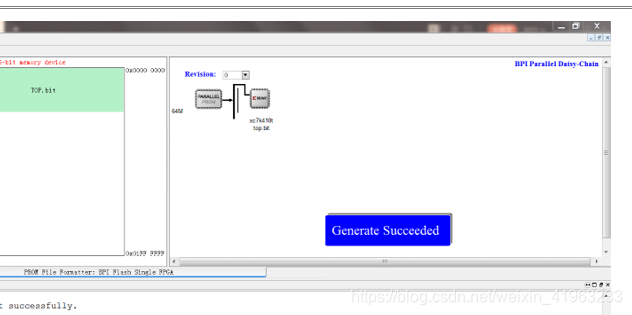

最后，出现Generate Succeesed表示mcs文件成功生成。



2 固化mcs文件

固化程序，需要给给设备通电，使用下载器将设备与PC完成连接，在进行以下步骤。

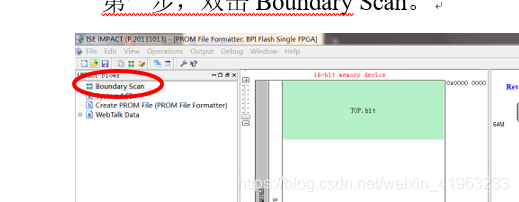

第一步，双击Boundary Scan。



第二步，右击图中蓝色字体，在出现的选项中选择initial chain。

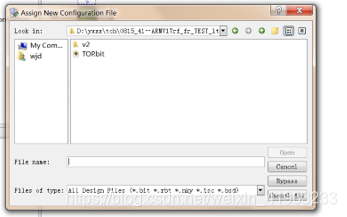

第三步，出现如下界面，单击Yes



第四步，单击Cancel All。

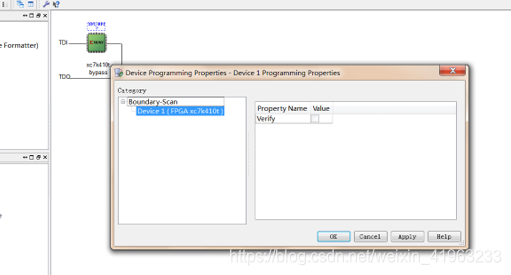

第五步，单击OK。



第六步，右击芯片，选择Add SPI/BPI Flash，选择mcs文件。



第七步，根据上节中mcs文件输出的存放地址，选择mcs文件。

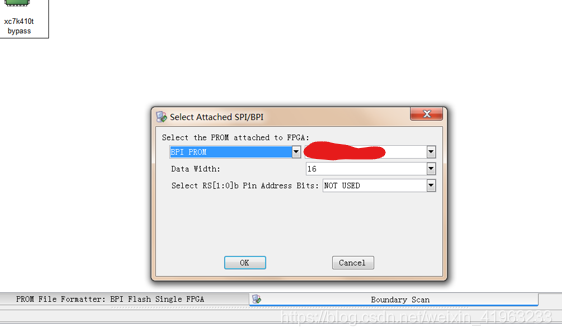

第八步，选择Flash芯片，型号为（根据开发板型号自己选择），点击OK。



第九步，右击Flash，选择program。

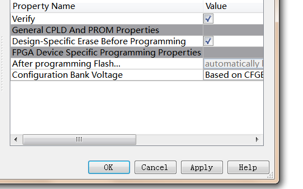

出现如下界面，单击OK



第十步，出现如下界面，耐心等待二十分钟左右，完成固化。



出现Generate Succeeded表示固化完成，先关闭软件，在关闭电源。

其他开发板的固化与此类似，如果只下载bit文件，只需在第二节第九步program即可。

最后，祝您学习愉快，欢迎学习交流。
