前言：

在前一节中导入CAD机械臂模型，需要完成如何运动；先按照matlab官网教程走以下例程。

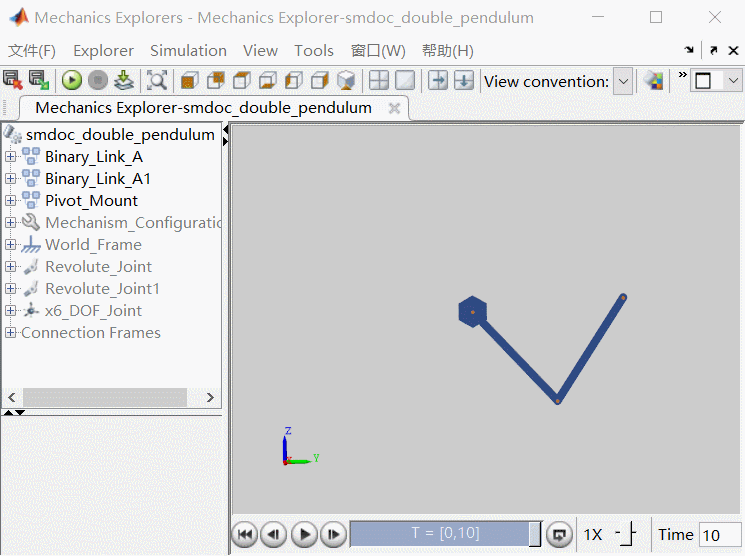

1、在 MATLAB 命令提示符下, 输入smdoc_double_pendulum。打开一个双摆作为演示

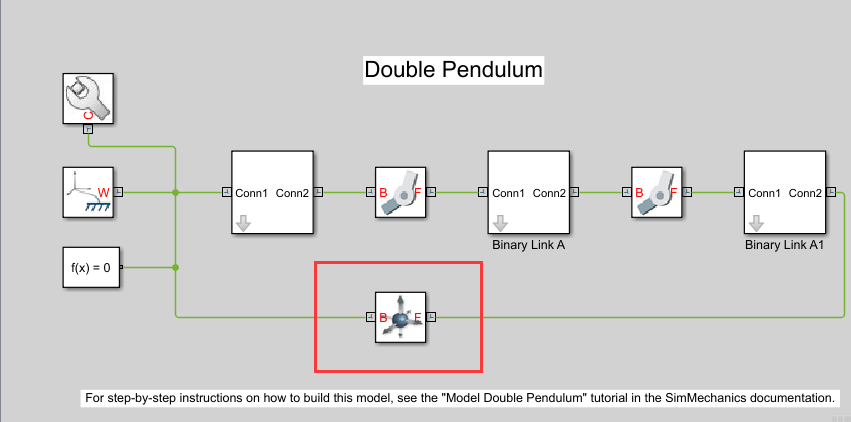

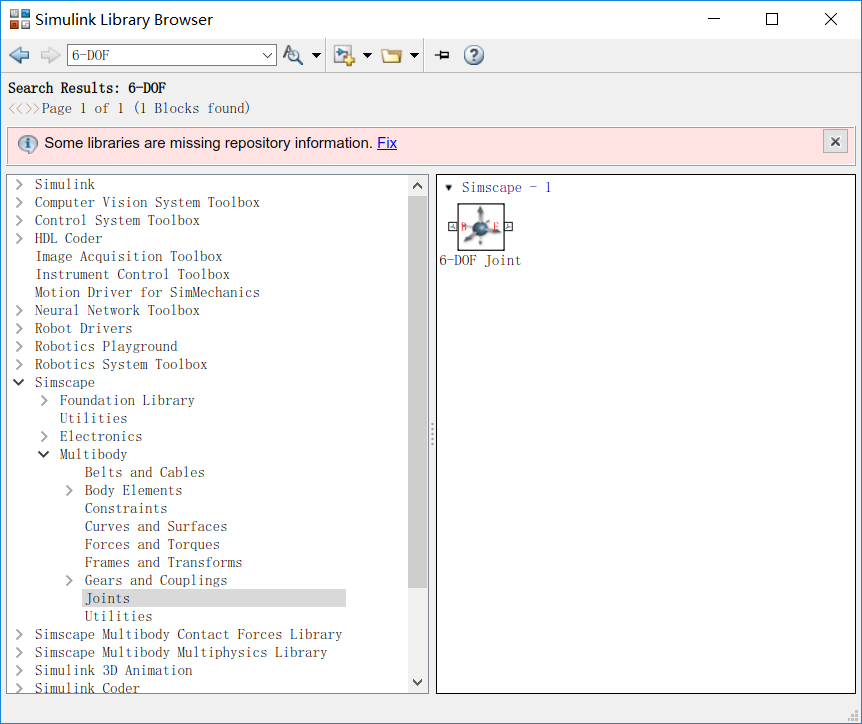

2、From the Simscape > Multibody > Joints library, drag a 6-DOF Joint block and connect it as shown in the figure. （规定运动输入）

拖入6-DOF，并如如下布局连接。

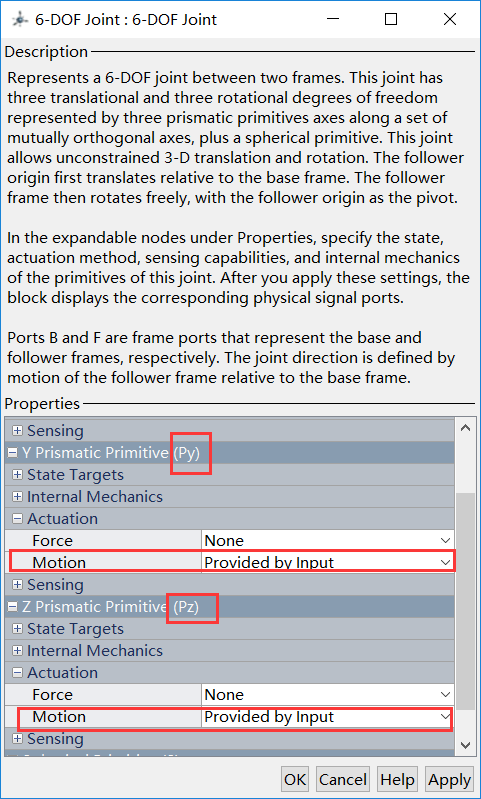

修改6-DOF参数，Y Prismatic Primitive (Py) > Actuation > Motion------Provided by Input，Z Prismatic Primitive (Pz) > Actuation > Motion----Provided by Input。如下点击应用，OK.

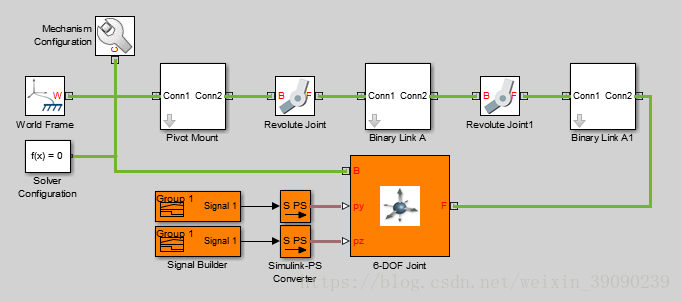

3、拖入Simulink-PS Converter和Signal Builder并如下图连接。信号生成器块提供运动输入作为仿真信号。仿真 PS 转换器块将仿真信号转换为与Simscape Multibody™块兼容的 Simscape™物理信号。

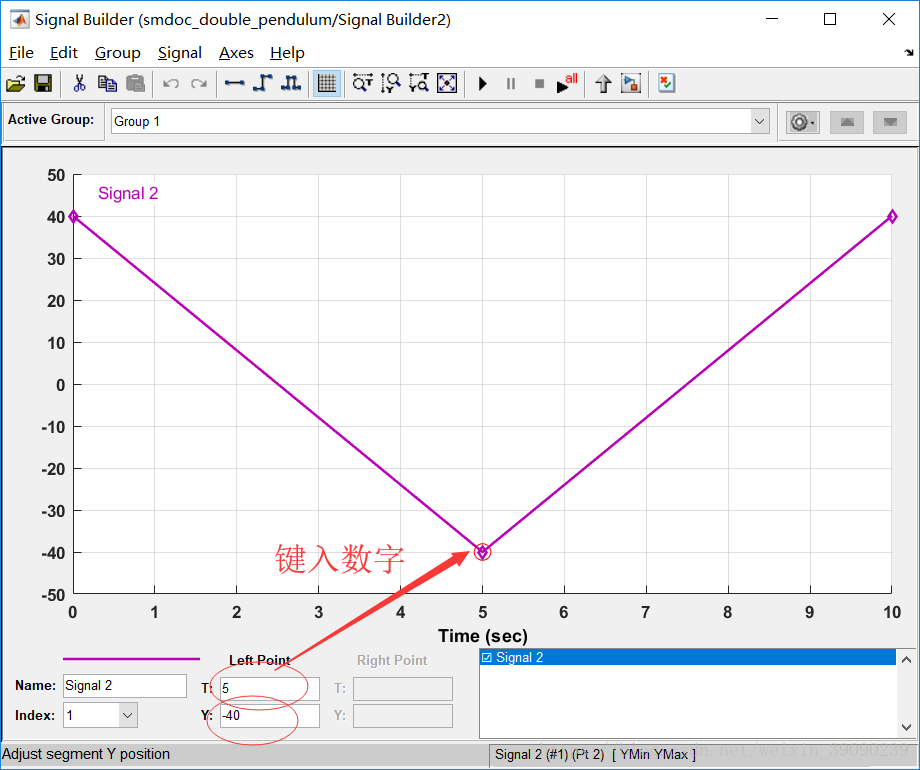

4、打开连接到6自由度连接块的端口的信号生成器块的对话框。指定此信号时, 将遵循机械手端帧的方形轨迹的时变 Y 坐标。

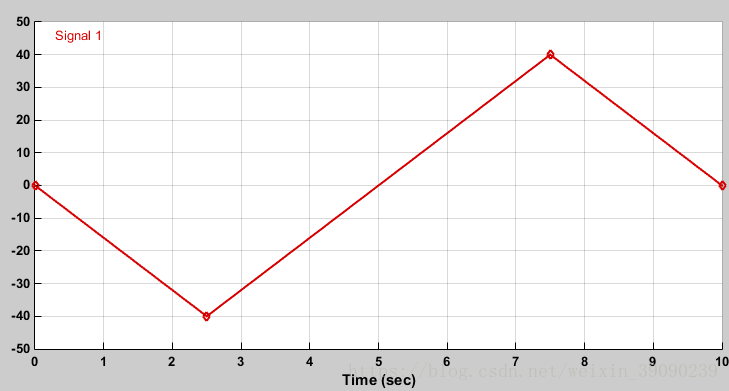

5、打开连接到6–DOF 接头块端口 pz 的信号生成器块的对话框。指定此信号时, 将遵循机械手端坐标的正方形轨迹的时变 Z 坐标。

6、在仿真 PS 转换器块的对话框中, 指定输入信号单位和筛选设置。Simscape多体要求您指定二阶筛选或提供弹道坐标的前两次导数。

参数	价值
单位>输入信号单元	`cm`
输入处理>筛选和衍生工具	`Filter input`
输入处理>输入筛选顺序	`Second-order filtering`
输入处理>输入筛选时间常量 (以秒为单位)	`0.1`

7、关节驱动力矩设置（感知）

在两个旋转连接块的对话框中, 设置以下驱动和传感参数。

参数设置

驱动>扭矩 Automatically Computed

传感>驱动扭矩 选择

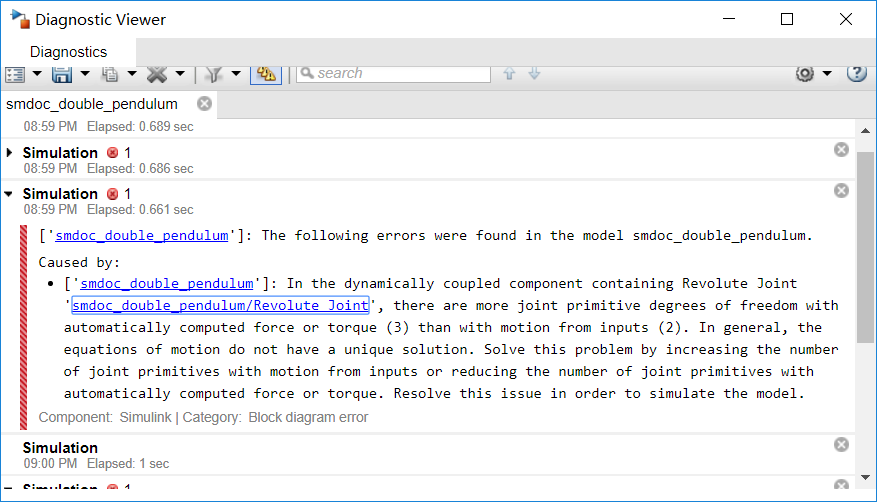

Simscape多体要求具有运动输入的联合原始自由度的个数与自动计算的联合驱动力和扭矩相等。如果模型不符合此条件, 则模拟将失败并出现错误
。
将这些块拖到模型中。

图书馆块数量

Simscape >实用程序 PS-仿真转换器 2

仿真>接收器到工作区 2

PS-仿真转换器块将物理信号输出转换为与其他仿真块兼容的仿真信号。
在两个到工作区块对话框中, 输入变量名t1和t2.

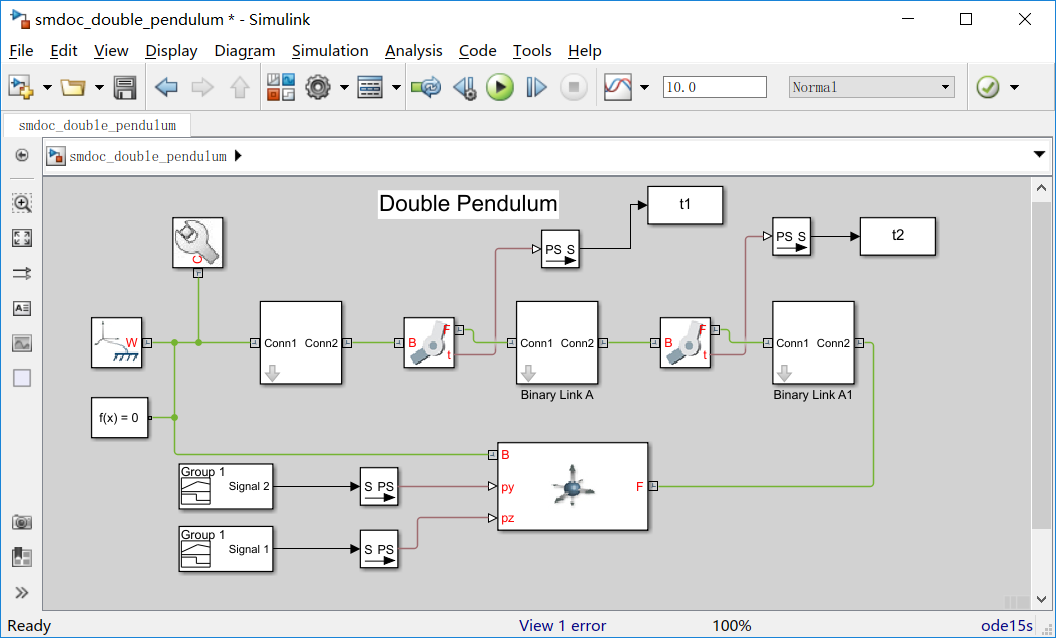

连接图中所示的块。
