基于LangGraph的多智能体系统

在这篇文章中，我们将深入分析一个基于LangGraph框架实现的多智能体协作系统。这个系统能够自动完成数据搜索和可视化的任务，是一个展示AI智能体协作的案例。这个项目展示了如何使用现代AI工具构建一个实用的多智能体系统。通过合理的架构设计和工具选择，实现了一个能够自动完成从数据搜索到可视化的完整工作流。

Python_金钱豹

1045人浏览 · 2025-03-02 10:45:00

Python_金钱豹 · 2025-03-02 10:45:00 发布

0. 前言

在这篇文章中，我们将深入分析一个基于LangGraph框架实现的多智能体协作系统。这个系统能够自动完成数据搜索和可视化的任务，是一个展示AI智能体协作的案例。

1. 环境配置与依赖导入

from dotenv import load_dotenv   load_dotenv()  # take environment variables from .env.      from typing import Annotated, Literal   from langchain_community.tools.tavily_search import TavilySearchResults   from langchain_core.tools import tool   from langchain_experimental.utilities import PythonREPL   from langchain_core.messages import BaseMessage, HumanMessage   from langchain_openai import ChatOpenAI   from langgraph.prebuilt import create_react_agent   from langgraph.graph import MessagesState, END   from langgraph.types import Command   from langgraph.graph import StateGraph, START

这部分代码导入了系统所需的所有依赖包：

• dotenv：用于从.env文件加载环境变量，通常用于存储API密钥等敏感信息
• load_dotenv()：执行环境变量加载

2. 核心组件初始化

llm = ChatOpenAI(model="gpt-4o")   tavily_tool = TavilySearchResults(max_results=5)   repl = PythonREPL()

这段代码初始化了三个核心组件：

语言模型初始化
搜索工具初始化
Python执行环境：PythonREPL()：创建Python代码执行环境，用于执行数据可视化相关的代码

3. Python代码执行工具

`@tool   def python_repl_tool(    code: Annotated[str, "The python code to execute to generate your chart."],):       """执行 Python 代码"""       try:           result = repl.run(code)       except BaseException as e:           return f"Failed to execute. Error: {repr(e)}"       result_str = f"Successfully executed:\n\`\`\`python\n{code}\n\`\`\`\nStdout: {result}"       return (           result_str + "\n\nIf you have completed all tasks, respond with FINAL ANSWER."       )`

这是一个关键的工具函数，使用@tool将函数注册为LangChain工具，用于执行Python代码。

4. 系统提示词生成器

def make_system_prompt(suffix: str) -> str:       return (           "You are a helpful AI assistant, collaborating with other assistants to solve a task."           "IMPORTANT: If you have the final answer or deliverable, response with 'FINAL ANSWER'."           f"\n{suffix}"       )

这个函数生成智能体的系统提示词，定义智能体的基本角色和协作性质，使用"FINAL ANSWER"指令来标记完成任务。

5. 智能体节点转换逻辑

def get_next_node(last_message: BaseMessage, goto: str):       if "FINAL ANSWER" in last_message.content:           return END       return goto

这个函数控制工作流的流转逻辑，检查消息内容中是否包含"FINAL ANSWER"，如果包含，则结束整个工作流。

6. 研究智能体实现

research_agent = create_react_agent(       llm,       tools=[tavily_tool],       state_modifier=make_system_prompt(           "You should search for accurate data to use"       ),   )      def research_node(    state: MessagesState,) -> Command[Literal["chart_generator", END]]:       result = research_agent.invoke(state)       result["messages"][-1] = HumanMessage(           content=result["messages"][-1].content, name="researcher"       )       return Command(           update={               "messages": result["messages"],           },           goto="chart_generator",       )

研究智能体的实现包含两个主要部分：

智能体创建：

• 使用create_react_agent创建智能体
• 配置使用GPT-4模型作为基础推理引擎
• 配备了Tavily搜索工具
• 通过state_modifier设置了系统提示，指导代理行为

节点函数实现：

• 接收当前状态作为输入
• 调用智能体处理任务
• 将AI消息转换为人类消息（确保兼容性，并非所有提供商都允许在输入消息列表的最后位置放置AI消息）
• 返回使用update更新后的消息和下一步goto指令

7. 图表生成智能体实现

chart_agent = create_react_agent(       llm,       tools=[python_repl_tool],       state_modifier=make_system_prompt(           "Generate and Run the python code to display the chart"           "Matplotlib code should add: import matplotlib;matplotlib.use('Agg'), in the first line."           "File should save to current directory."       ),   )      def chart_node(state: MessagesState) -> Command[Literal["researcher", END]]:       result = chart_agent.invoke(state)       goto = get_next_node(result["messages"][-1], "researcher")       result["messages"][-1] = HumanMessage(           content=result["messages"][-1].content, name="chart_generator"       )       return Command(           update={               "messages": result["messages"],           },           goto=goto,       )

图表生成智能体的实现细节：

智能体配置：

• 使用相同的GPT-4模型
• 配备Python代码执行工具
• 系统提示词包含具体的图表生成要求，特别注明了使用Matplotlib的配置要求

节点函数特点：

• 处理状态并生成图表
• 使用get_next_node决定流程走向
• 同样将AI消息转换为人类消息
• 返回消息更新和流程指令

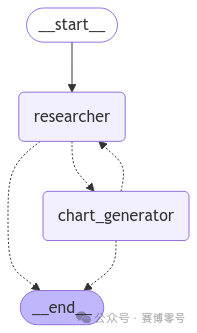

8. 工作流配置

workflow = StateGraph(MessagesState)   workflow.add_node("researcher", research_node)   workflow.add_node("chart_generator", chart_node)   workflow.add_edge(START, "researcher")   graph = workflow.compile()

工作流配置的详细说明：

图初始化：创建基于MessagesState的状态图，MessagesState用于追踪消息历史
节点添加：

• 添加研究者节点
• 添加图表生成器节点
• 使用节点名称作为唯一标识

边配置：

• 设置工作流起点为研究者节点
• 通过之前的goto参数隐式定义其他边

图编译：将配置编译为可执行的工作流图

9. 执行流程

for step in graph.stream(       {           "messages": [               (                   "user",                   "First, search the China's GDP over the past 5 years, then make a line chart of it. "                   "Once you make the chart, finish.",               )           ],       },       {"recursion_limit": 10},   ):       print(step)       print('-' * 20)

执行流程的关键点：

初始化参数：

• 设置初始消息为用户查询
• 消息包含明确的任务描述和结束条件

流程控制：使用recursion_limit限制最大步数，防止无限循环

10. 结果展示

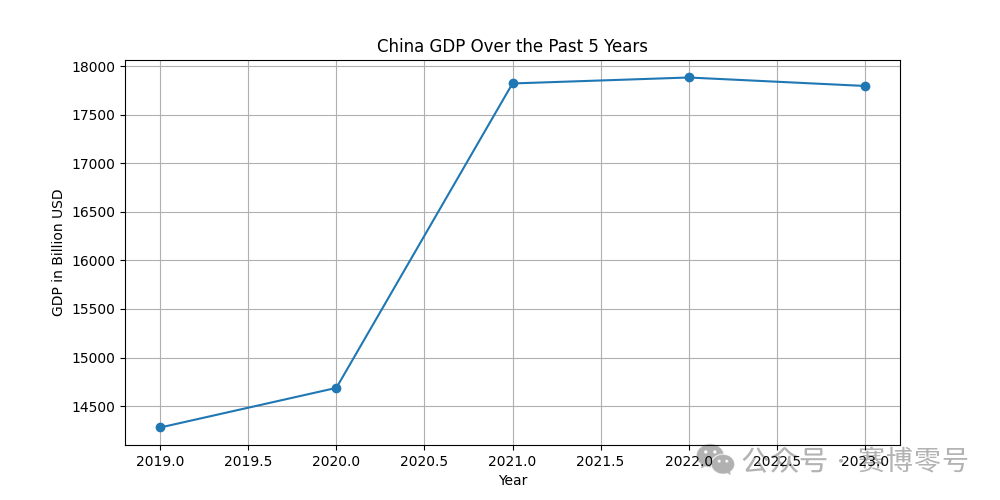

智能体代理自动生成的图表：

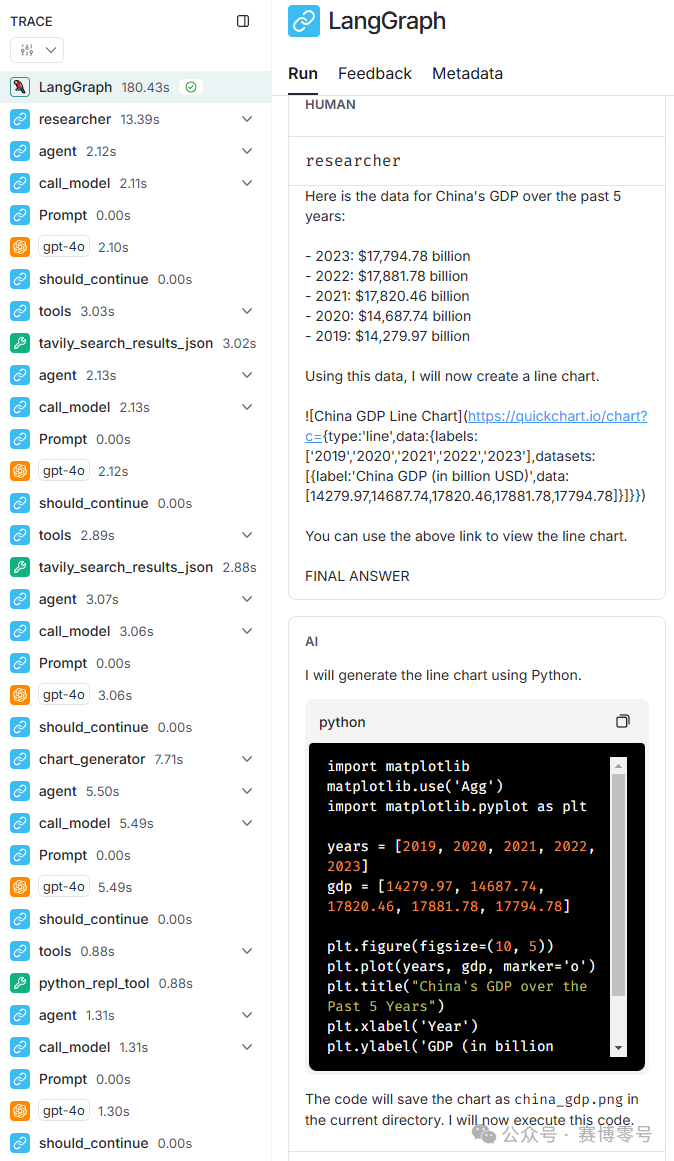

我们可以在langsmith(https://smith.langchain.com/)中查看追踪执行流程，需要先在环境变量中配置你的langsmith api key：

LANGSMITH_TRACING="true"   LANGSMITH_API_KEY="your key"

查看智能体搜索到的数据和生成的代码：

11. 总结

这个项目展示了如何使用现代AI工具构建一个实用的多智能体系统。通过合理的架构设计和工具选择，实现了一个能够自动完成从数据搜索到可视化的完整工作流。
